Размер: 7 дюймов
Разрешение: 600*1024
Активная область: 89,28*152,37
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

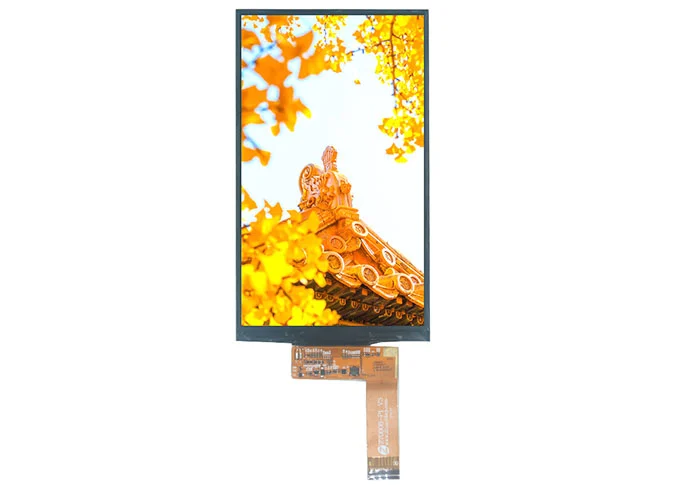

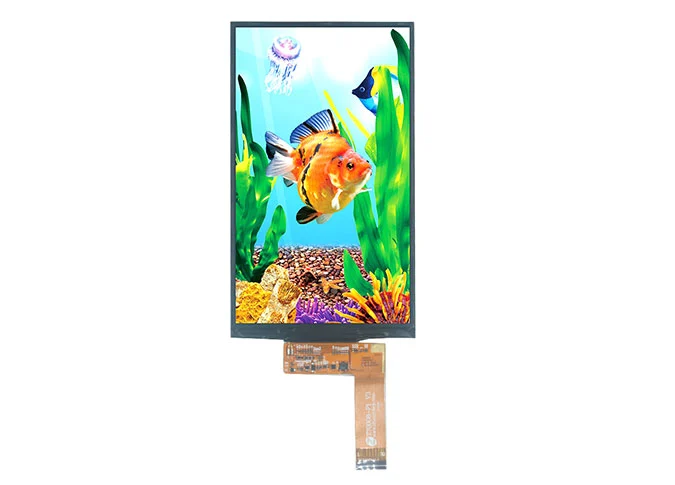

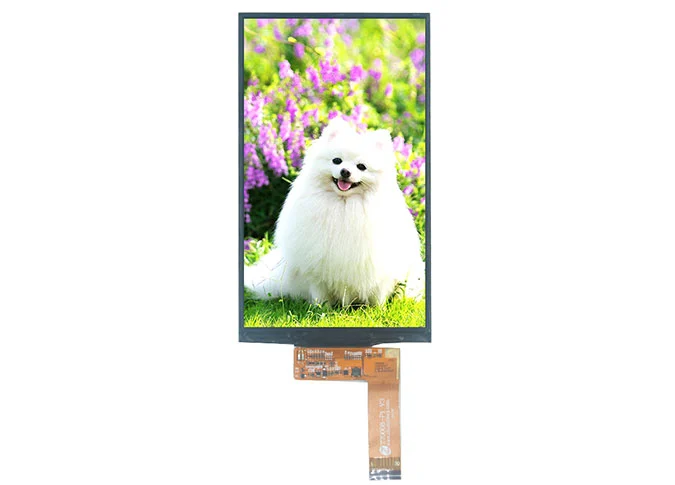

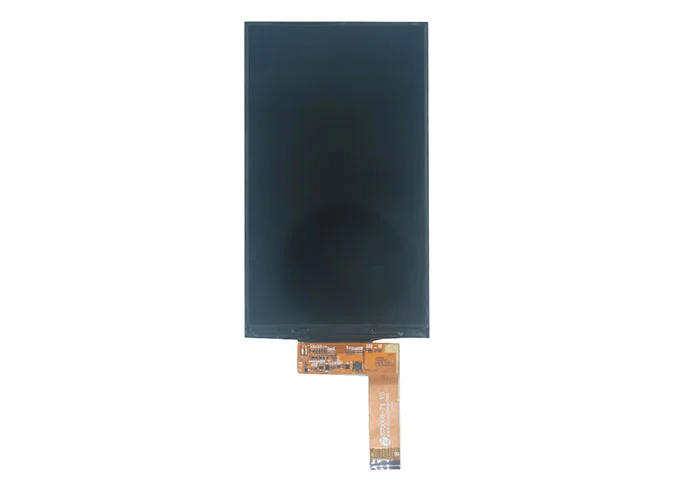

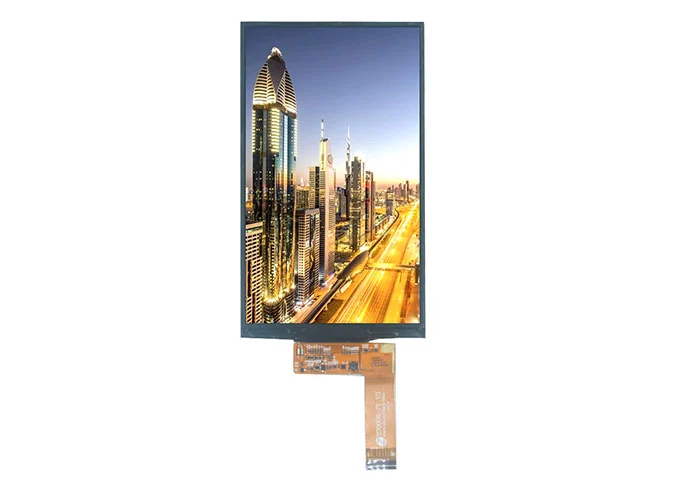

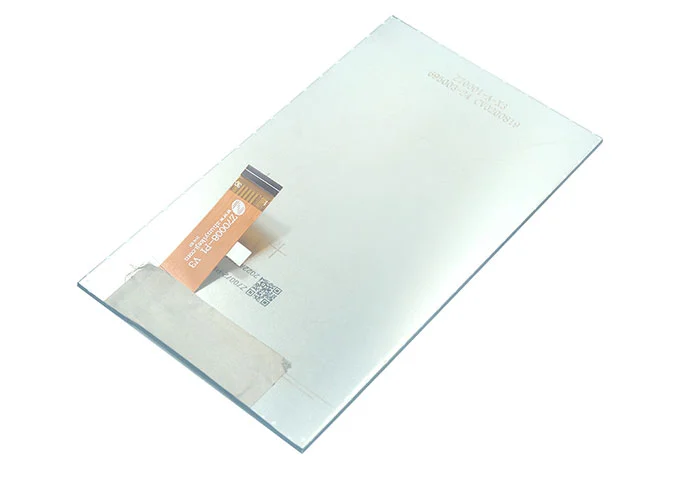

Z70072-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 600*1024. Техника IPS (переключение в плоскости) делает этот 7 дюймовКвадратный TFT LCD модульИметь более широкий угол обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера OTA7290B-C. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 400 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., В качествеПроизводитель ЖК на заказ, Мы также можем настроить для вас.
Как один изПроизводители модулей tft lcd, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговом автомате, обучающем автомате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR, умном доме, промышленности, портативном, открытом воздухе, HMI, E-велосипед, автомобиль, проектор, 3D-принтер, аудиоустройство, робот, электрические весы, электрические весы, навигация, Реклама лифта, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 94.9 (W) × 163.1 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70008-P1 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.081 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | SCL | I2C Serial Communication Clock Input |
4 | SDA | I2C Serial Communication Data Input/Output |
5 | UPDN | Gate Up or Down scan control |
6 | SHLR | Source Right or Left sequence |
7-8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | NC | No Connection |
10 | GND | Ground |
11 | D3P | Positive MIPI differential data input |
12 | D3N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | DCLKP | Positive MIPI differential CLOCK input |
18 | DCLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D1P | Positive MIPI differential data input |
21 | D1N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | STBYB | LCM Standby Mode PIN |
27 | RESET | LCM RESET PIN |
28-29 | NC | No Connection |
30 | VDD | POWER SUPPLY (2.8/3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
