Размер: 7 дюймов
Разрешение: 1024*600
Активная область: 154,21*85,92 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH
Z70078-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 1024*600. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера EK79007AD3 EK73217BCGA. Этот ЖК-модуль a-Si TFT имеет интерфейс RGB с яркостью 500 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы можем предоставитьПользовательские ЖК модулиДля вас.
Как один из ведущихЗавод модулей ЖК дисплеев, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7-дюймовый ЖК-дисплейОптовая продажа TFT экранШироко используется в медицине, визуальном дверном звонке, торговле, обучающем механическом аппарате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, реклама лифта, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V） | um |

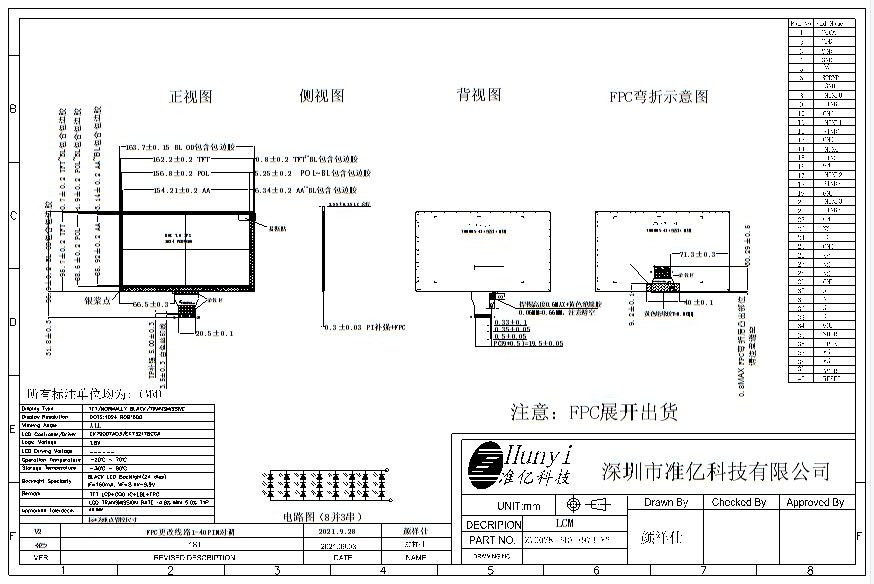

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.55 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 177.1 (W) × 108.8 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | EK79007AD3+EK73217BCGA | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
14 | LCD Contrast Ratio | Typ.: 800 | - |
15 | FPC Version | Z70078-P40 V2 | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 70°C | - |
19 | Storage Temperature | -30°C~ 80°C | - |
20 | Backlight Arrangement | LED/3 Series 8 Parallel (24 lights in total) | - |
21 | Luminance | 480 | nit |
22 | Weight | 0.177 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage (4.2V） |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | GND | Ground |
5 | NC | No Connection |
6 | STBYB | LCM Standby Mode PIN, normally pull high |
7 | GND | Ground |
8 | NIND0 | Negative MIPI differential data input |
9 | PIND0 | Positive MIPI differential data input |
10 | GND | Ground |
11 | NIND1 | Negative MIPI differential data input |
12 | PIND1 | Positive MIPI differential data input |
13 | GND | Ground |
14 | NINC | Negative MIPI differential CLOCK input |
15 | PINC | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | NIND2 | Negative MIPI differential data input |
18 | PIND2 | Positive MIPI differential data input |
19 | GND | Ground |
20 | NIND3 | Negative MIPI differential data input |
21 | PIND3 | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | GND | Ground |
30-31 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
32-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | GND | Ground |
35 | SHLR | Source right or left sequence control PIN |
36 | UPDN | Gate up or down scan control PIN |
37 | VGH | TFT Gate ON Voltage (18V） |
38 | VGL | TFT Gate OFF Voltage (-7V） |
39 | AVDD | Power For Analog Circuit (9.6V） |
40 | RESET | LCM RESET PIN (3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
