Размер: 7 дюймов
Разрешение: 720*1280
Активная область: 87264*155136 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

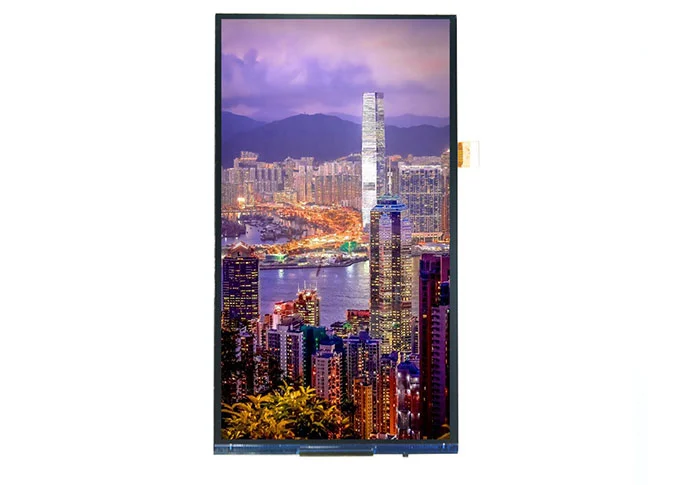

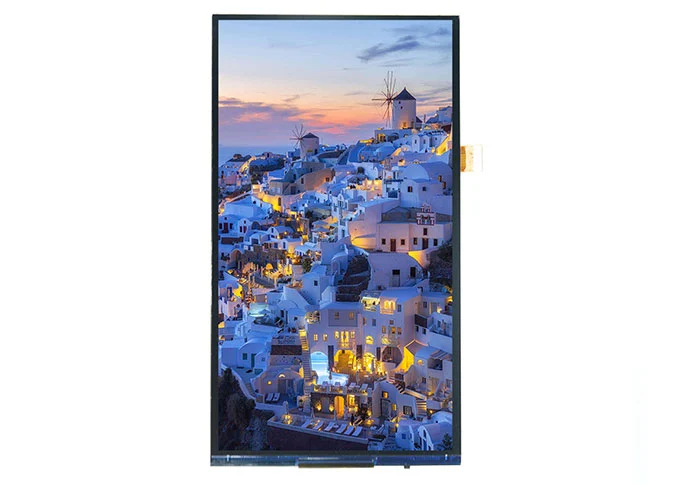

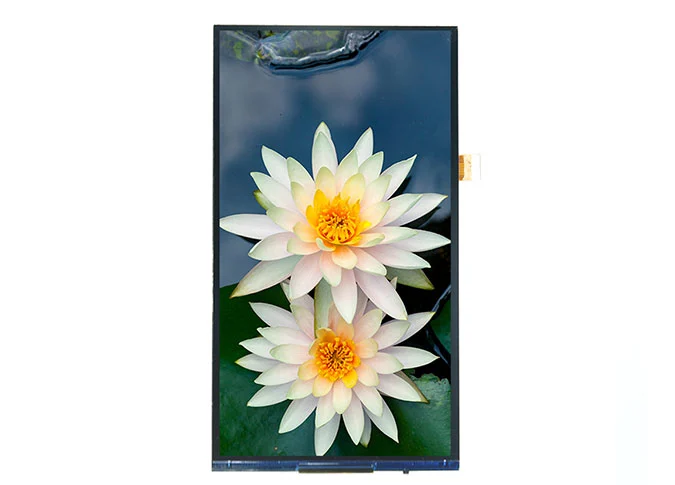

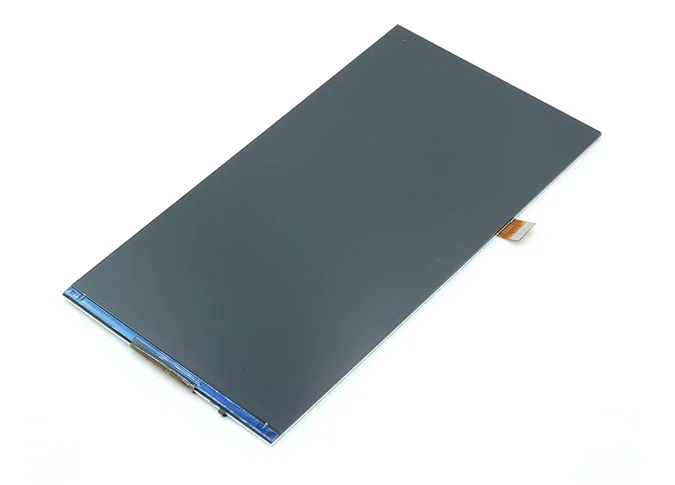

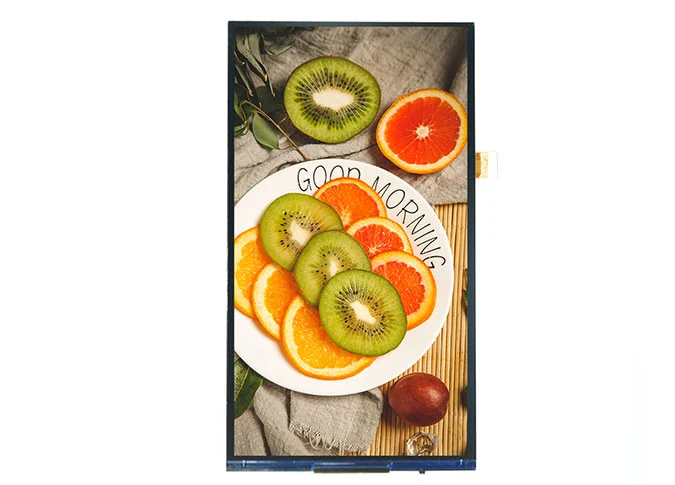

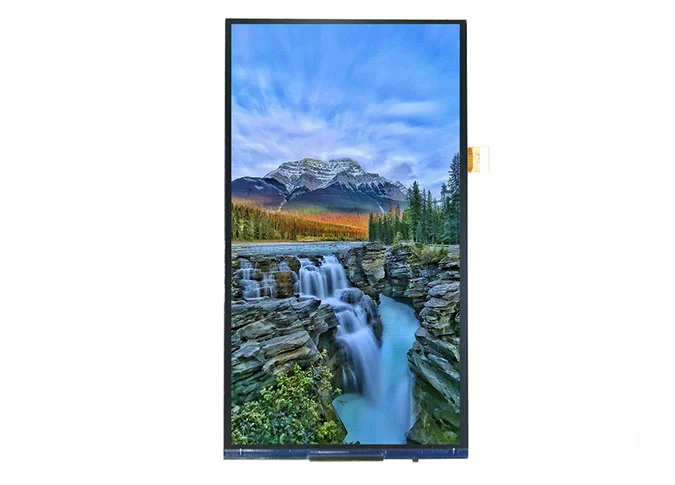

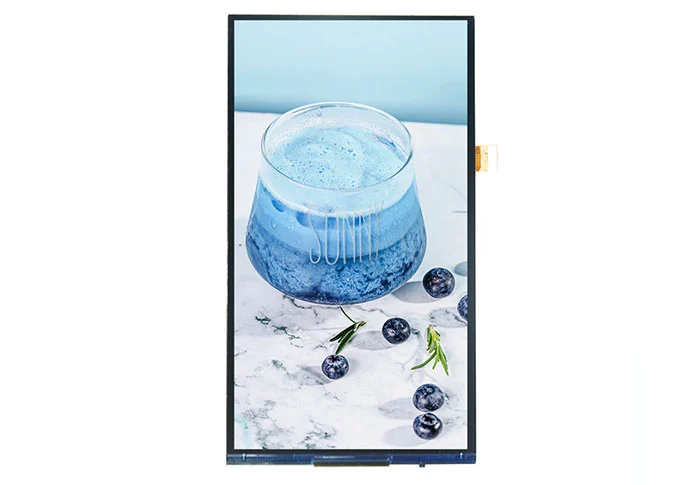

Z70079-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера JD9366AB. Это a-Si TFTЖК модуль ipsПоставляется с интерфейсом MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьПользовательские TFT дисплеиДля вас.
Как один изПроизводители ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих мехах, вентиляторах, осциллографах, кухне, бытовой технике, сканере QR, умном доме, промышленности, портативных устройствах, на открытом воздухе, HMI, E-велосипед, автомобиль, проектор, 3D-принтер, аудиоустройство, робот, электрическая шкала, Навигация, реклама лифтов и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 40.4 (H) × 121.2 (V) | um |

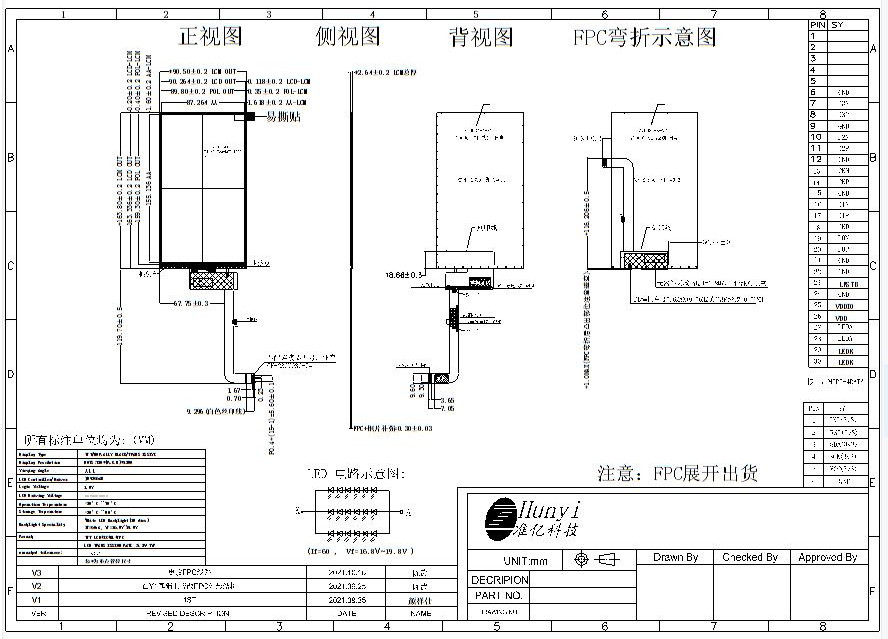

4 | LCM Outline Dimension (Without FPC） | 90.50 (W) × 163.80 (H) × 2.64 (T) | mm |
5 | LCD Outline Dimension | 90.26 (W) × 163.34 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 87.264 (W) × 155.136 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9366AB | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.9% | - |
13 | LCD Contrast Ratio | Typ.: 900 Min: 700 | - |
14 | FPC Version | Z70079-E9H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 3 Parallel (18 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | INT | TP Interrupt PIN |
| 2 | RST | Reset PIN |
| 3 | SDA | TP I2C data (SDA) data input (MOSI) |
| 4 | SCK | TP I2C clock (SCL) clock (SCLK) |
| 5 | VCC | TP Input Power voltage |
| 6 | GND | Ground |
| 7 | D3N | Negative MIPI differential data input |
| 8 | D3P | Positive MIPI differential data input |
| 9 | GND | Ground |
| 10 | D2N | Negative MIPI differential data input |
| 11 | D2P | Positive MIPI differential data input |
| 12 | GND | Ground |
| 13 | CKN | Negative MIPI differential CLOCK input |
| 14 | CKP | Positive MIPI differential CLOCK input |
| 15 | GND | Ground |
| 16 | D1N | Negative MIPI differential data input |
| 17 | D1P | Positive MIPI differential data input |
| 18 | GND | Ground |
| 19 | D0N | Negative MIPI differential data input |
| 20 | D0P | Positive MIPI differential data input |
| 21-22 | GND | Ground |
| 23 | LRSTB | LCM Standby Mode PIN |
| 24 | GND | Ground |
| 25 | VDDIO | I/O POWER SUPPLY |
| 26 | VDD | POWER SUPPLY |
| 27-28 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 29-30 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
