Размер: 7 дюймов
Разрешение: 720*1280
Активная область: 89,28*152,37 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 370 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

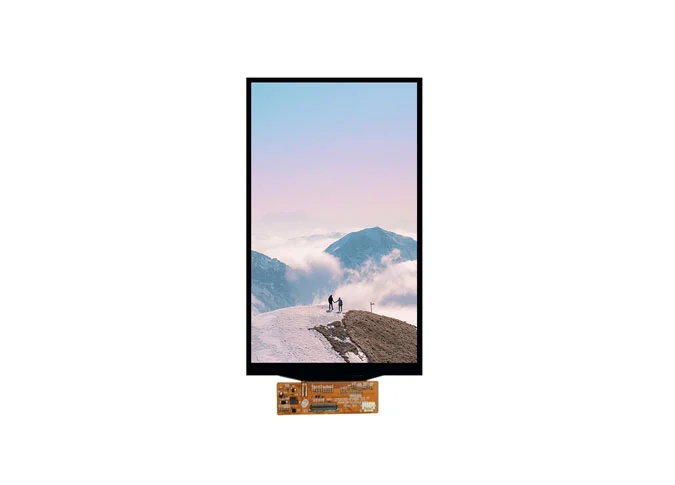

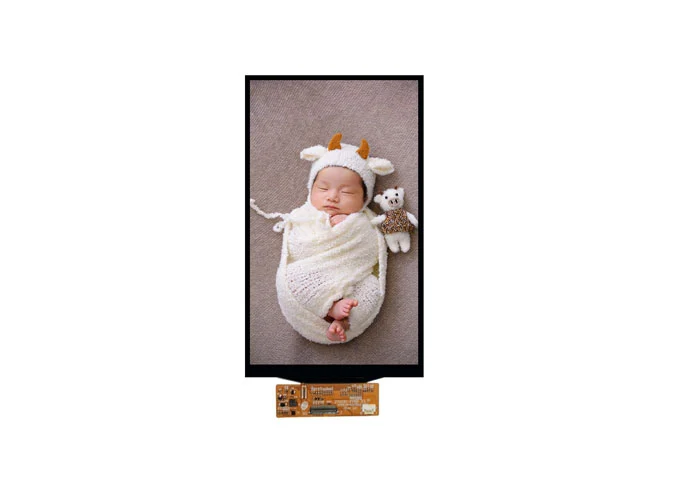

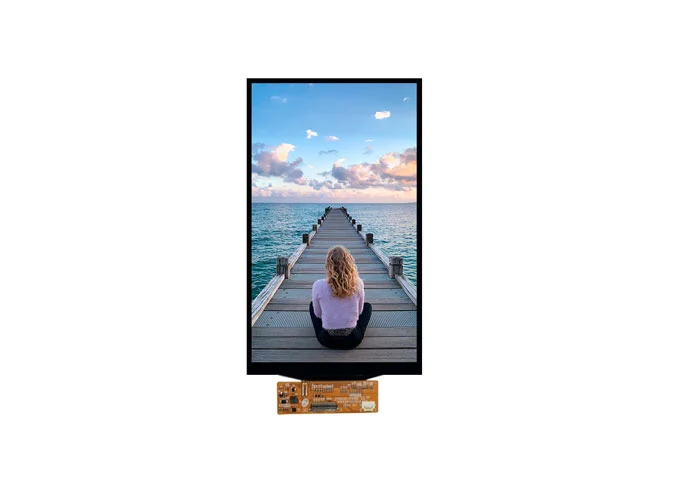

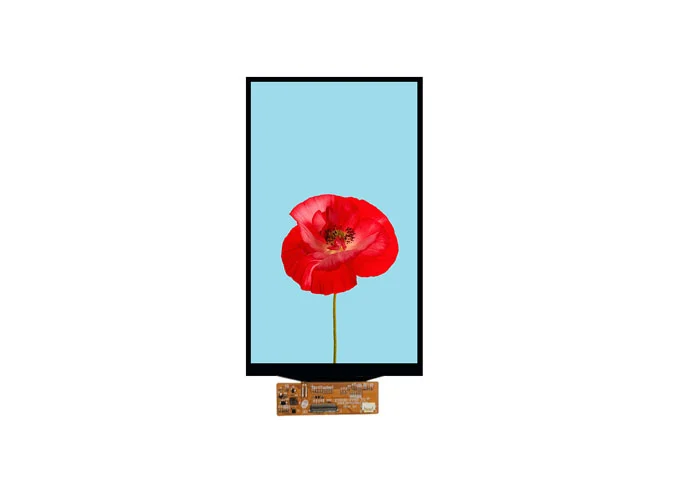

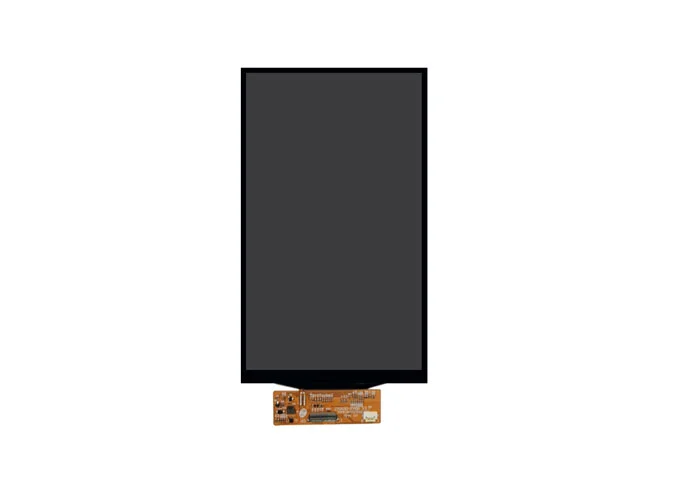

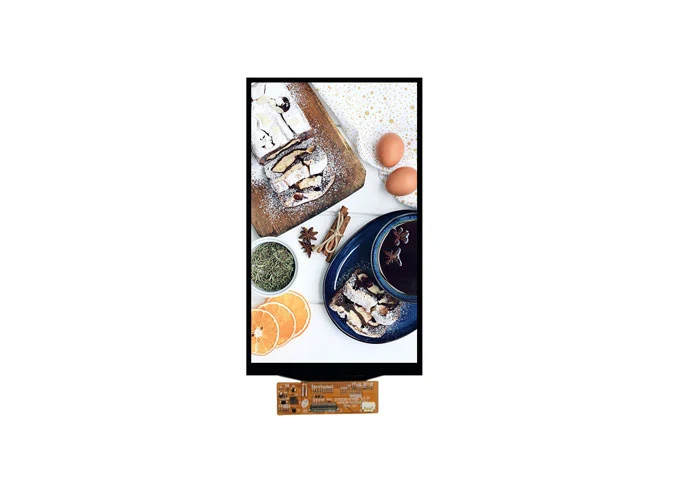

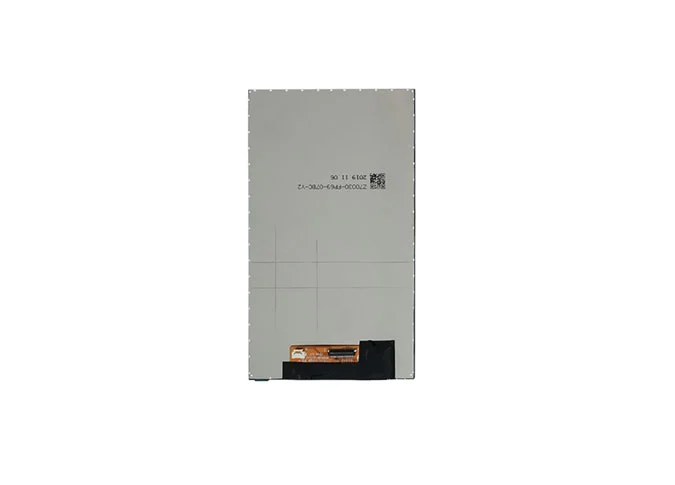

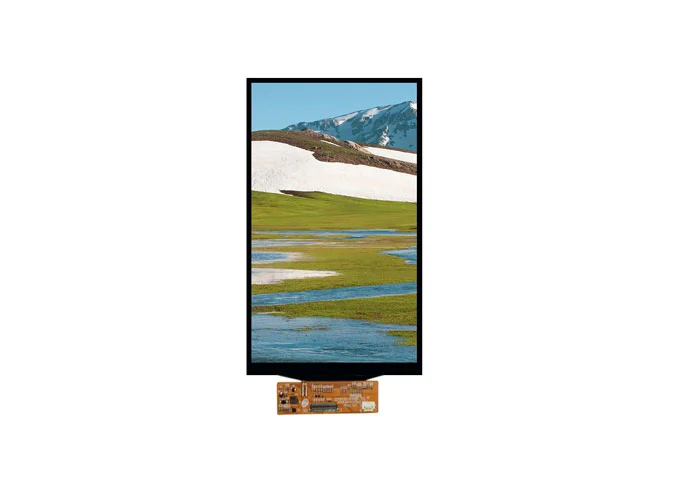

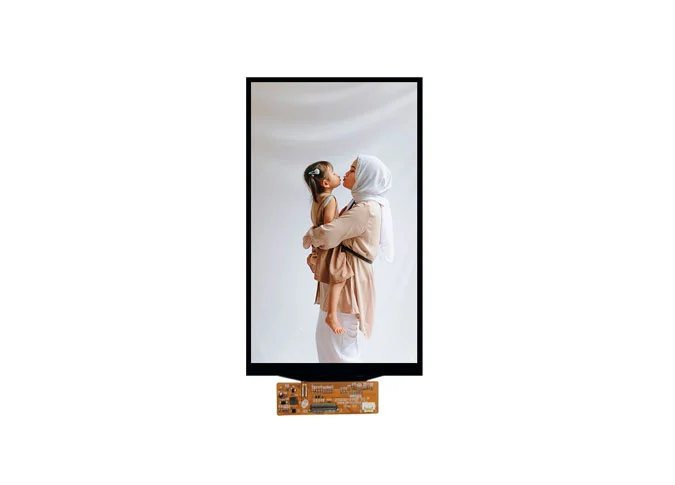

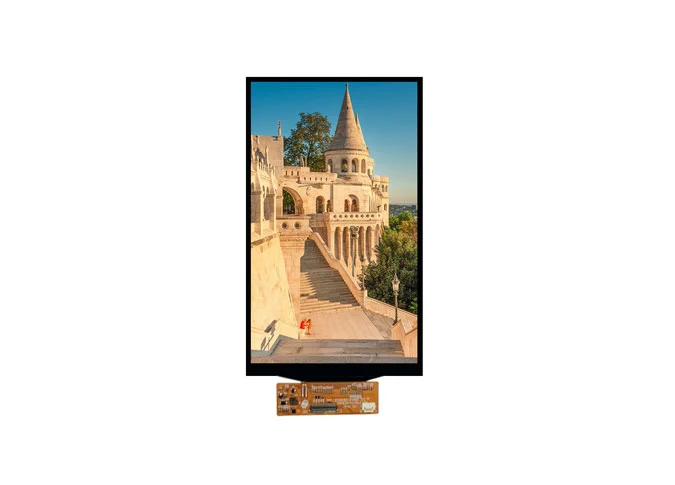

Z70085-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. ЭтотЖК-дисплей в КитаеЯвляется встроенной ИС драйвера ILI9881C. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 370 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7 дюймовКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, торговле, обучающем механическом аппарате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, реклама лифта, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 120.75 (H) × 120.75 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 91.44 (W) × 165.91 (H) ×2.35 (T) | mm |
5 | LCD Outline Dimension | 89.94 (W) × 162.56 (H) × 0.7 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 97.80 (W) × 235.35 (H) ×4.15 (T) | mm |
7 | LCD Active Area | 86.94 (W) × 154.56 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ILI9881C | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.0% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z70010-P40F-I | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 60°C | - |
19 | Storage Temperature | -30°C~ 70°C | - |
20 | Backlight Arrangement | LED/7 Series 3 Parallel (21 lights in total) | - |
21 | Luminance (LCM） | 370 TYP | nit |
22 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCI | POWER SUPPLY (3.3V） |
3-4 | IOVCC | I/O POWER SUPPLY (1.8V） |
5 | RESET | LCM RESET PIN |
6 | TE | Tearing Effect PIN |
7 | GND | Ground |
8 | MIPI_0N | Negative MIPI differential data input |
9 | MIPI_0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | MIPI_1N | Negative MIPI differential data input |
12 | MIPI_1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | MIPI_CKN | Negative MIPI differential CLOCK input |
15 | MIPI_CKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | MIPI_2N | Negative MIPI differential data input |
18 | MIPI_2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | MIPI_3N | Negative MIPI differential data input |
21 | MIPI_3P | Positive MIPI differential data input |
22 | GND | Ground |
22-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
