Размер: дисплей ЛКД 7,84 дюймов
Разрешение: 400*1280
Активная область: 59,40*190,08 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 1000 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

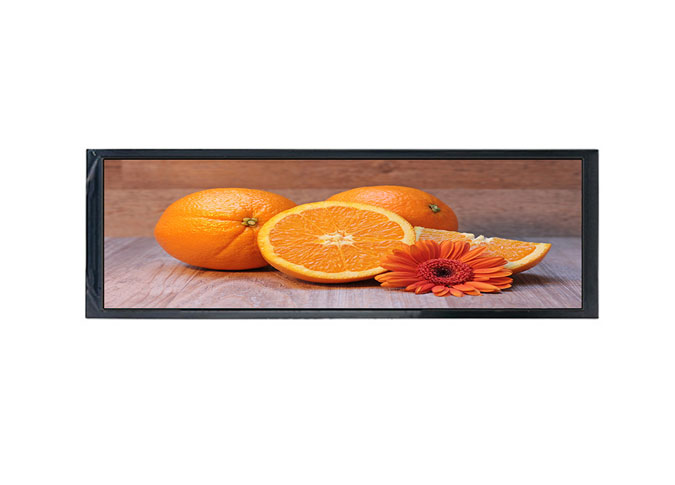

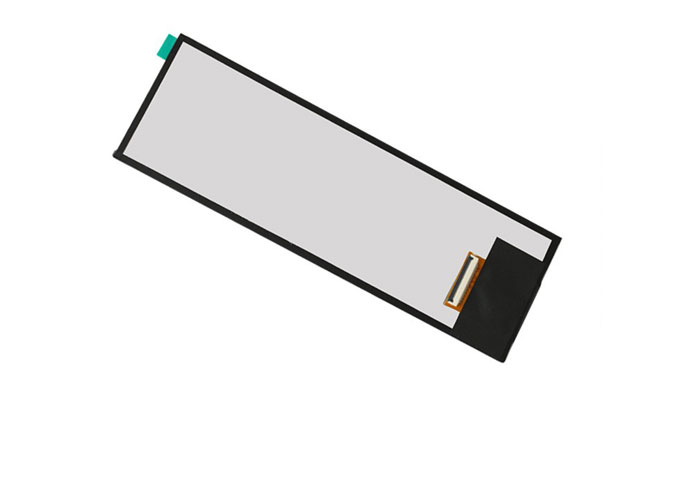

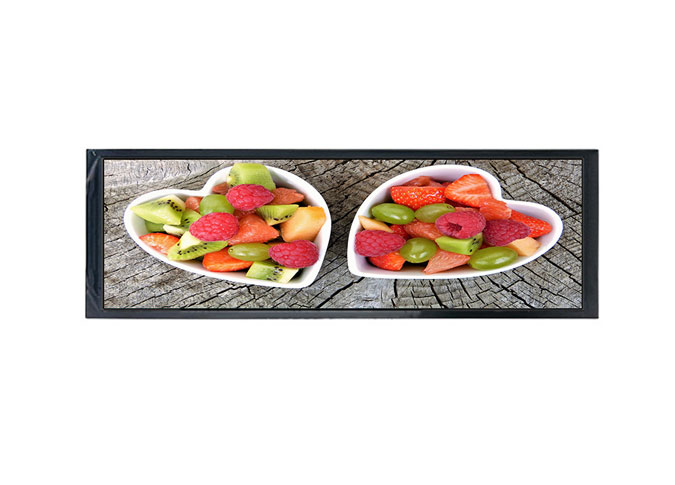

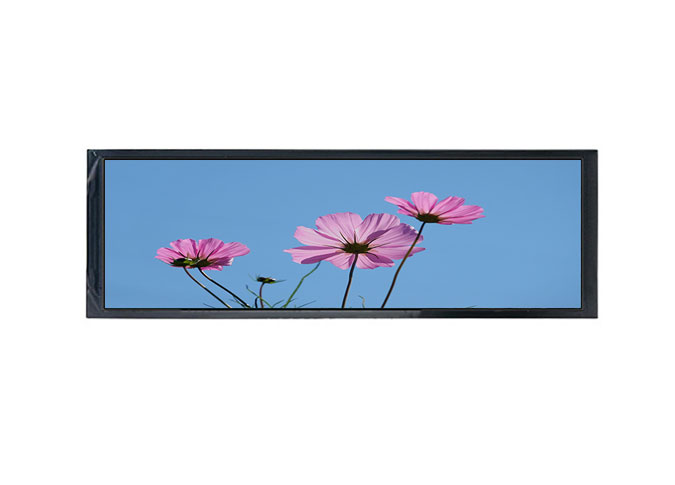

Z784001 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 7,84-дюймовый ЖК-модуль более широким углом обзора. Это а-сиКитайский ЖК модульПоставляется с интерфейсом MIPI, яркость 1000 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Как профессионалПроизводитель пользовательских ЖК дисплеев, Мы также можем настроить для вас.
НашиКитай ЖК экран заводУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7,84 дюймаБарный тип ЖКЭкран широко использован в медицинском, осциллографе, кухне, бытовом приборе, блоке развертки КР, умном доме, индустрии, на открытом воздухе, ХМИ, Э-велосипеде, приборной панели корабля, репроекторе, кофеварке, аудиоустройстве, роботе, электрическом масштабе, навигации, рекламе лифта, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V) | mm |

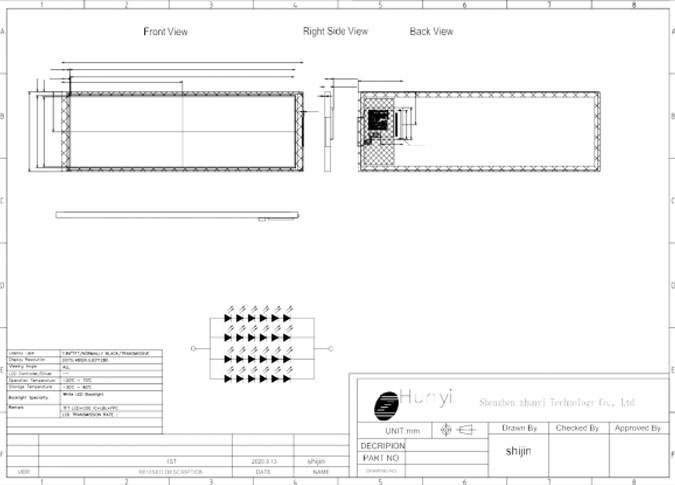

4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. | Notes |
1 | GND | Ground | |
2 | D0P | MIPI data input | |
3 | D0N | MIPI data input | |
4 | GND | Ground | |
5 | D1P | MIPI data input | |
6 | D1N | MIPI data input | |
7 | GND | Ground | |
8 | CLKP | MIPI data input | |
9 | CLKN | MIPI data input | |
10 | GND | Ground | |
11 | D2P | MIPI data input | |
12 | D2N | MIPI data input | |
13 | GND | Ground | |
14 | D3P | MIPI data input | |
15 | D3N | MIPI data input | |
16 | GND | Ground | |
17 | GND | Ground | |
18-23 | NC | No connection | |
24 | RSTB | Global reset pin | |
25 | STBYB | Standby mode, Normally pulled high | |
26 | NC | No connection | |
27 | GND | Ground | |
28-29 | BL-K | Back light-K | |
30 | GND | Ground | |
31 | NC | No connection | |
32-33 | GND | Ground | |
34 | NC | No connection | |
35-36 | BL-A | Back light-A | |
37 | GND | Ground | |
38-39 | VDD | Power supply for digital circuits +3.3V input | |
40 | NC | No connection |
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
