Размер: 8 дюймов
Разрешение: 800*1280
ЖК-интерфейс: MIPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: GH8555BL
Сенсорный контроллер: GT911
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

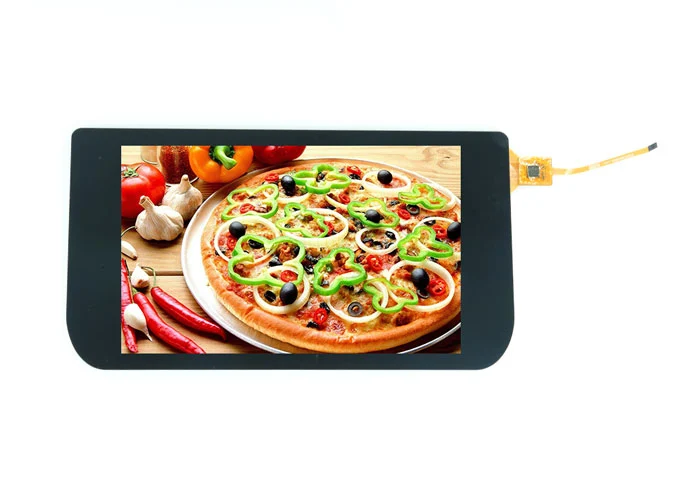

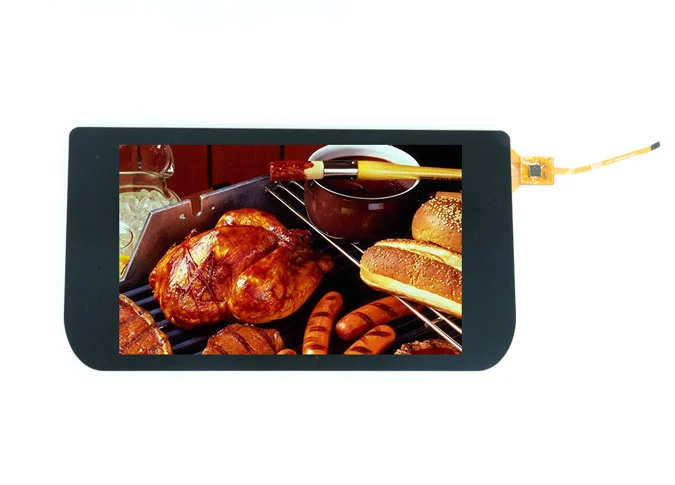

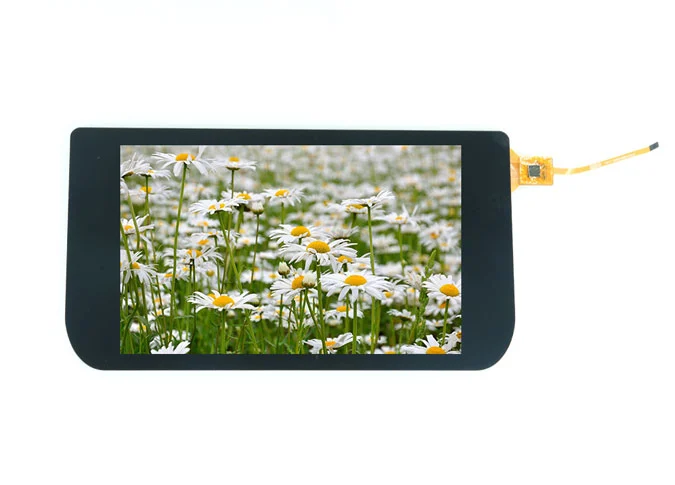

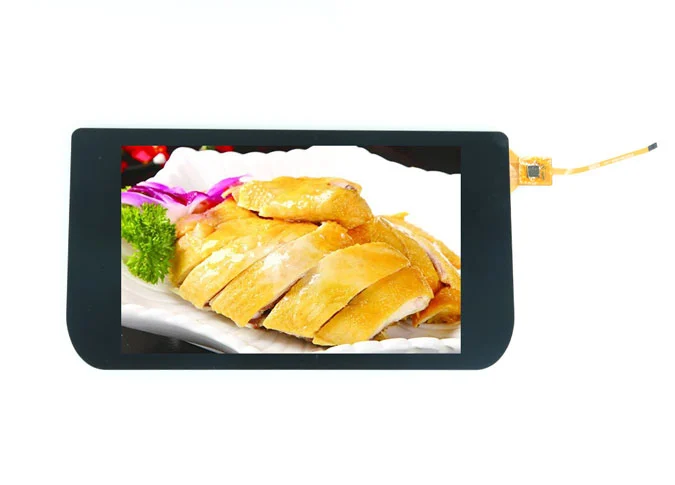

Z80015-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 800*1280. Этот сенсорный TFT-дисплей оснащен встроенной микросхемой драйвера ЖК-дисплея GH8555BL и сенсорным контроллером GT911. Этот ЖК-дисплей a-Si TFTКитайский модуль сенсорной панелиПоставляются с интерфейсом MIPI и I2C. Многоточечное касание. Г структурер.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., В качестве одного изИзготовленные на заказ ЖК заводы, Мы также можем настроить для вас.
КакКвадратный ЖК завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 8-дюймовый сенсорный ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машнах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электронных велосипедах, транспортных средствах, проекторах, 3D-принтере, аудиоустройстве, роботе, электрических весах, приборная панель, Реклама лифта, робота и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 114.60 (W) × 184.10 (H) × 2.61 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 121.43 (W) × 220.85 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 107.64 (W) ×172.22 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH8555BL | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
15 | FPC Version | Z80008-SPM288/SPM168H V2 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 6 Parallel (24 lights in total) | - |
20 | Luminance | 330 | nit |
21 | Weight | 0.205 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | D3P | Positive MIPI differential data input |
27 | D3N | Negative MIPI differential data input |
28 | GND | Ground |
29 | LCD_ID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN |
31 | LCD_ID2 | LCM ID PIN |
32 | IOVCC | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8/3.3V） |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCD_ID3 | LCM ID PIN |
40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RST | TP Reset PIN |
2 | TP_INT | TP Interrupt PIN |
3 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
5 | TP_VDD | TP POWER SUPPLY (2.8/3.3V） |
6 | GND | Ground |

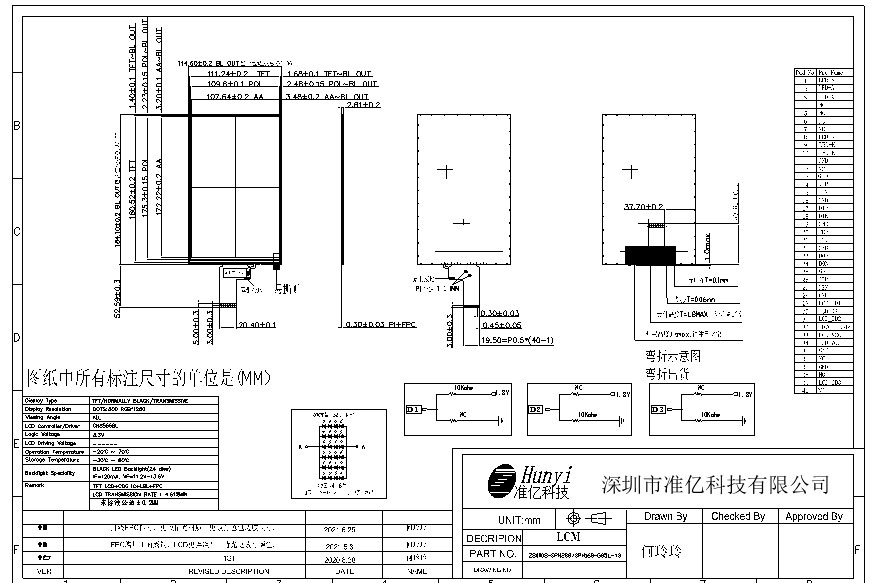

3.1 LCM
3.2 TLCM
