Размер: 8 дюймов
Разрешение: 800*1280
ЖК-интерфейс: MIPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: GH8555BL
Сенсорный контроллер: GT911
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

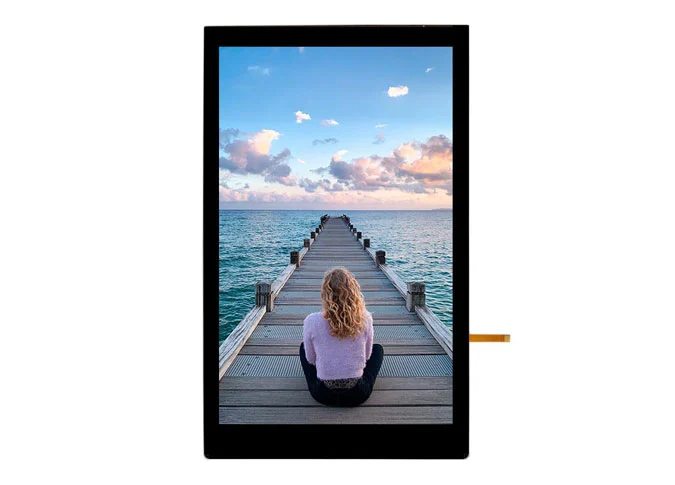

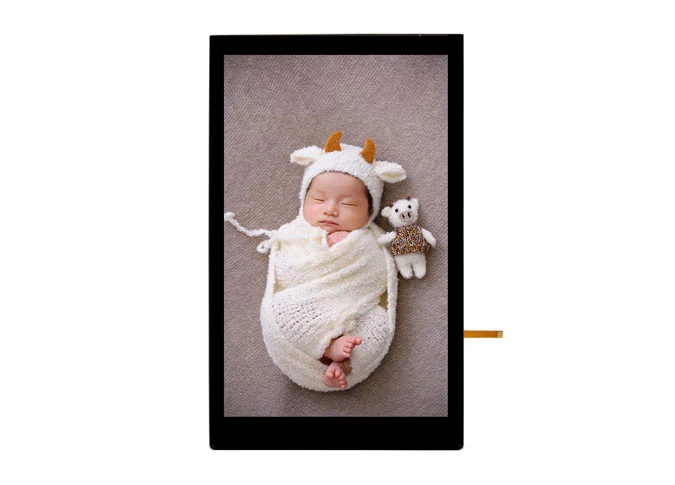

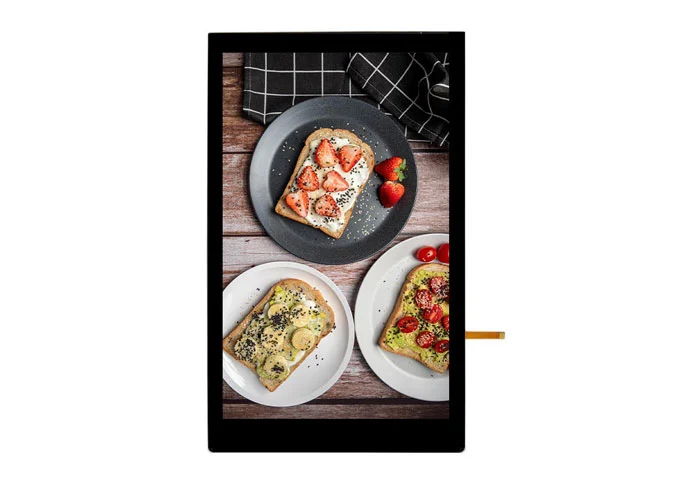

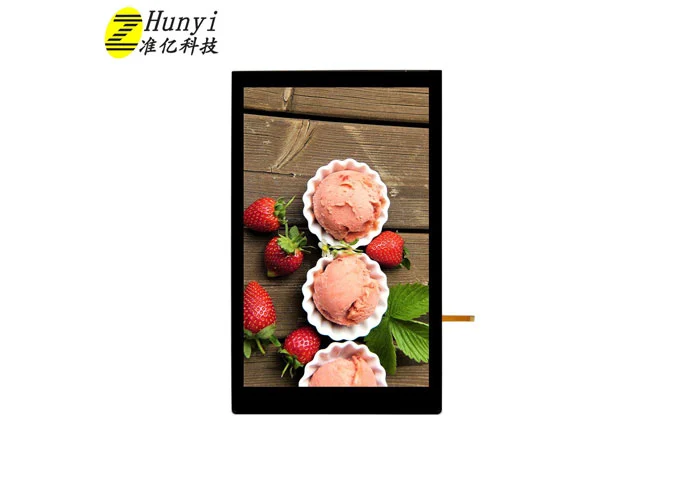

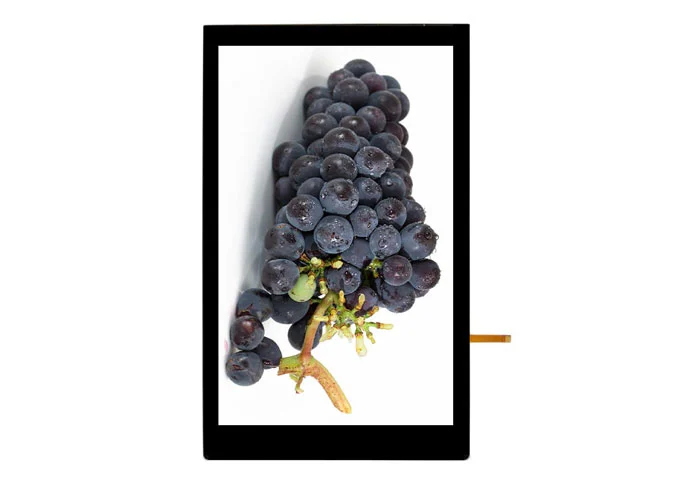

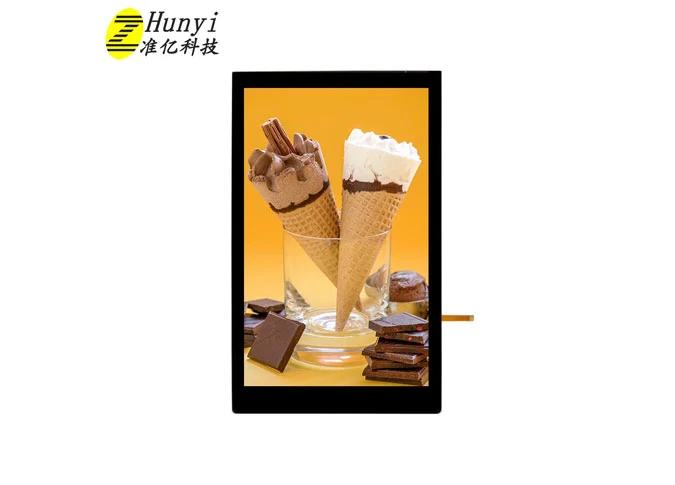

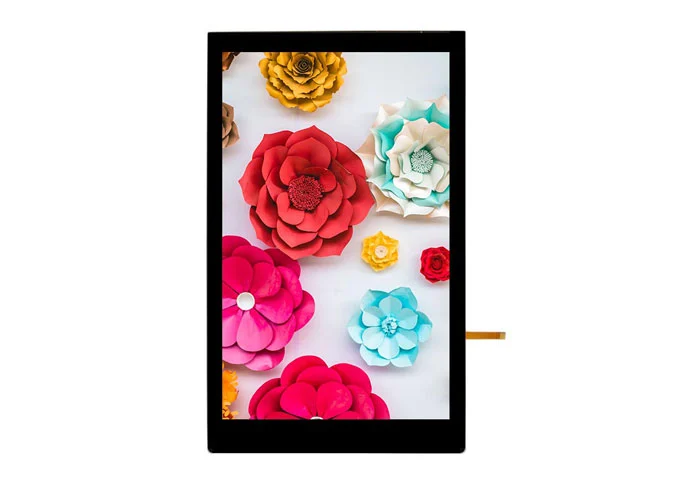

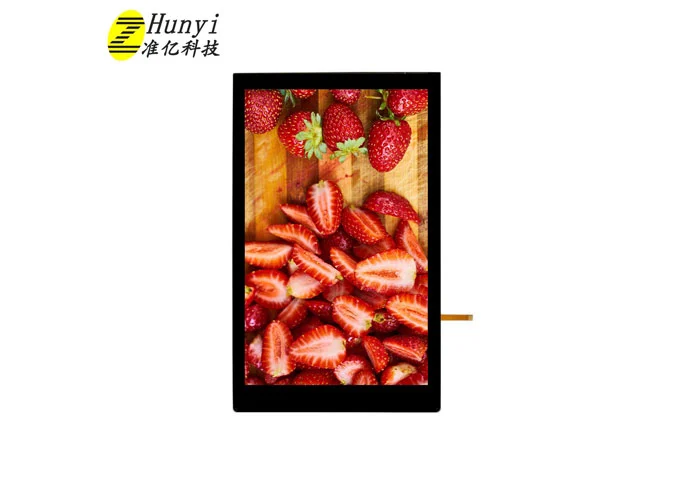

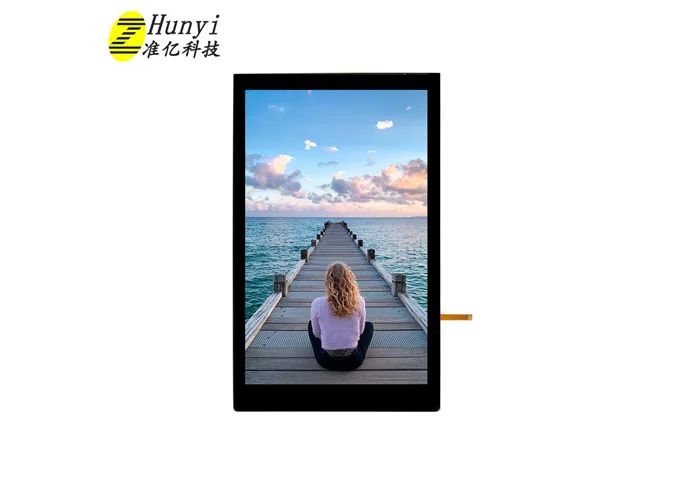

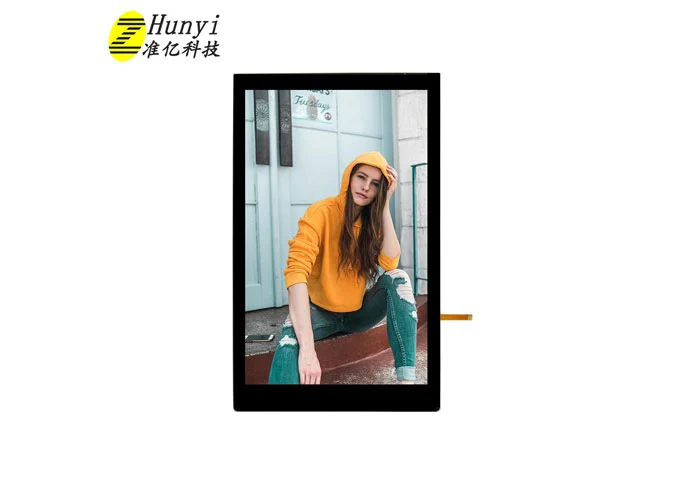

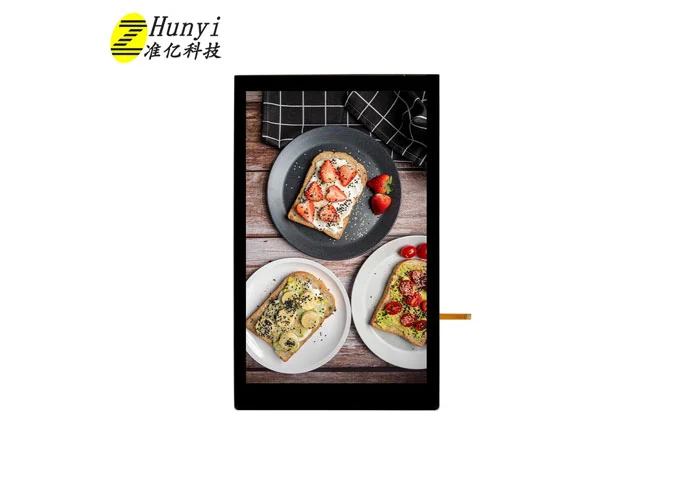

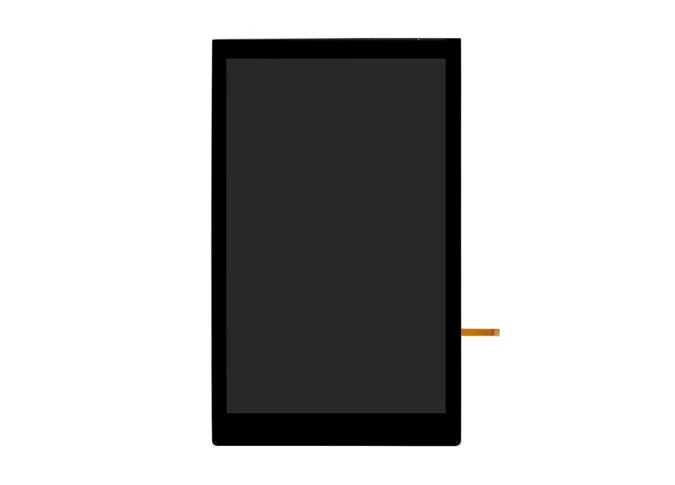

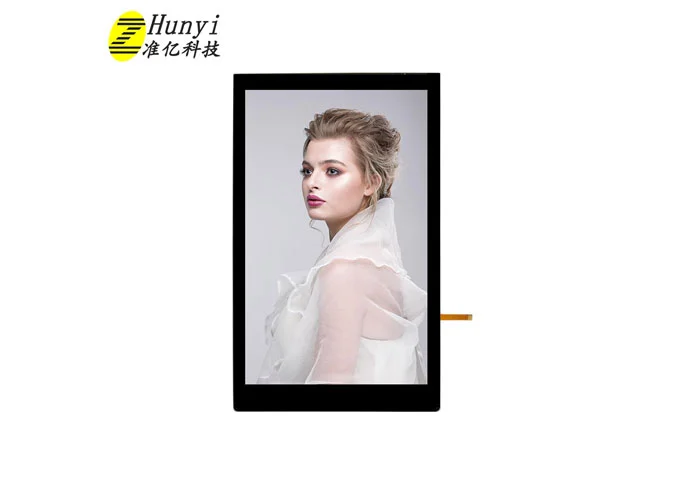

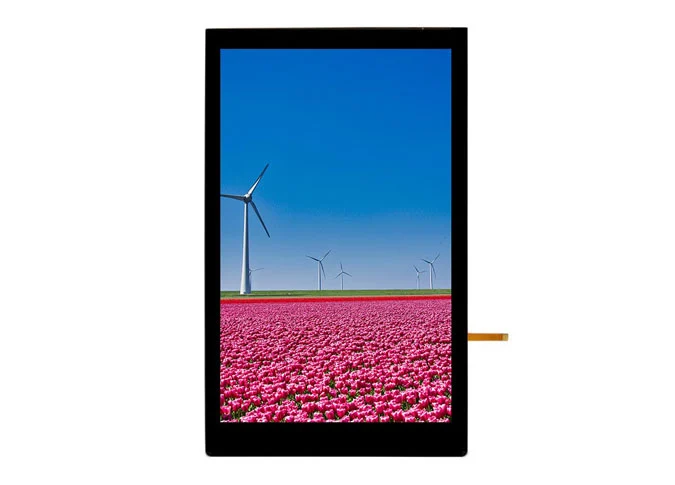

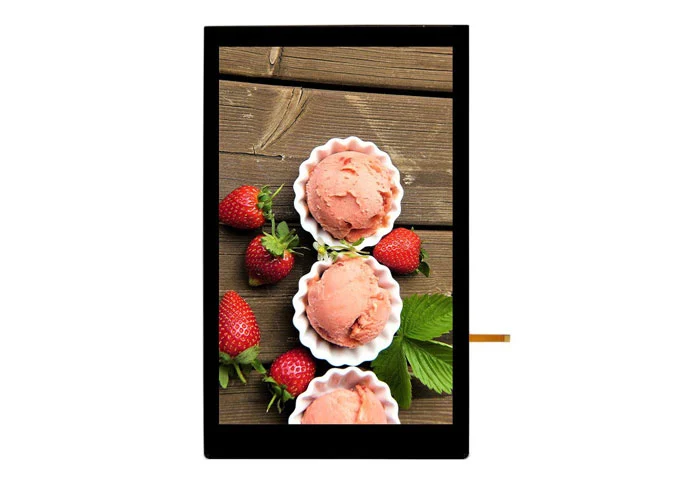

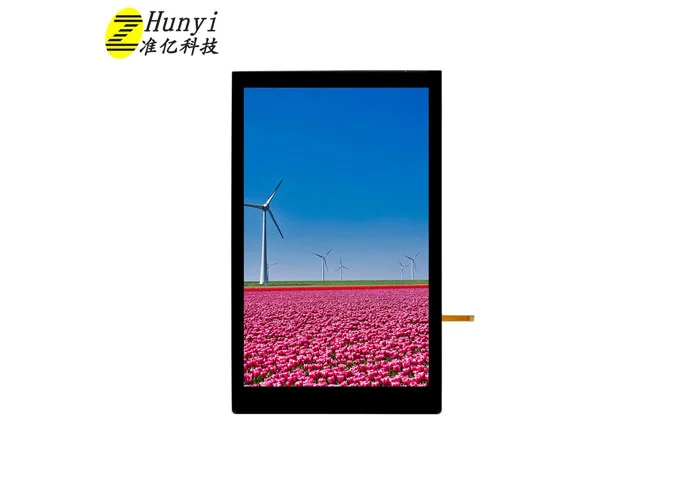

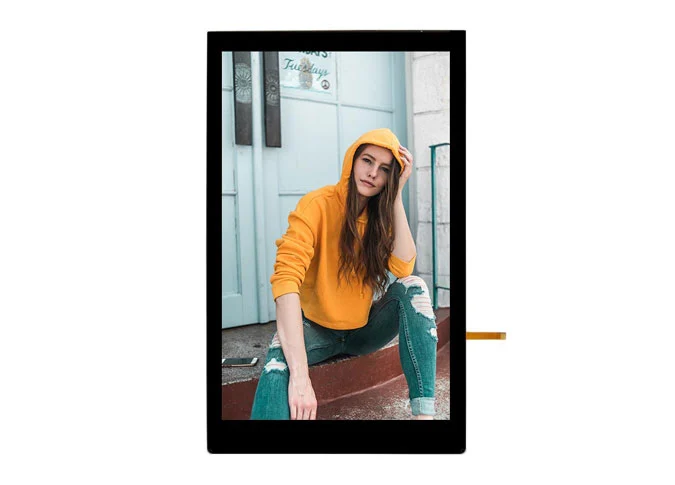

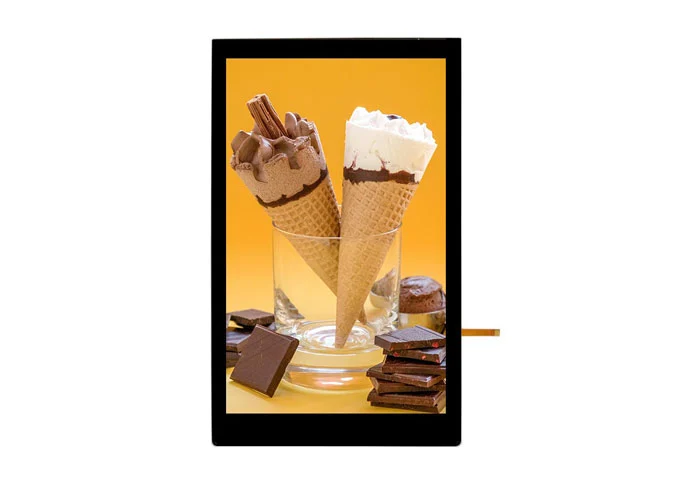

Z80017-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 800*1280. ЭтотОптовая продажа TFT LCD дисплейЭто встроенная микросхема драйвера ЖК-дисплея GH8555BL и сенсорный контроллер GT911. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсом MIPI и I2C. Многоточечное касание. Г структурер.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакПоставщик ЖК дисплеев на заказ, Мы также можем настроить для вас.
КакЖК дисплей модуль завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 8-дюймовый сенсорный ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машнах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электронных велосипедах, транспортных средствах, проекторах, 3D-принтере, аудиоустройстве, роботе, электрических весах, приборная панель, Реклама лифта, робота и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 114.65 (W) ×184.15 (H) ×2.55 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W) ×172.22 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
14 | FPC Version | Z80017-P39H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 7 Parallel (21 lights in total) | - |
19 | Luminance | 280 | nit |
20 | Weight | 0.211 | kg |
2.1 LCM PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TCP | Positive MIPI differential CLOCK input |
3 | TCN | Negative MIPI differential CLOCK input |
4 | GND | Ground |
5 | TDP0 | Positive MIPI differential data input |
6 | TDN0 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TDP1 | Positive MIPI differential data input |
9 | TDN1 | Negative MIPI differential data input |
10 | GND | Ground |
11 | TDP2 | Positive MIPI differential data input |
12 | TDN2 | Negative MIPI differential data input |
13 | GND | Ground |
14 | TDP3 | Positive MIPI differential data input |
15 | TDN3 | Negative MIPI differential data input |
16 | GND | Ground |
17 | LCM_RST | LCM RESET PIN |
18 | DSI_TE | Tearing Effect PIN |
19 | GND | Ground |
20 | VIO18_PMU | I/O POWER SUPPLY (1.8V） |
21 | NC | No Connection |
22 | VIO28_PMU | POWER SUPPLY (2.8V） |
23 | GND | Ground |
24 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
25 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
26 | TP_RESET | TP RESET PIN |
27 | TP_INT | TP Interrupt PIN |
28 | TP_VDD | TP POWER SUPPLY (2.8V） |
29 | GND | Ground |
30-33 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | NC | No Connection |
35-38 | VLEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
39 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
2.2 TP PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
2 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
3 | TP_RST | TP RESET PIN |
4 | TP_INT | TP Interrupt PIN |
5 | GND | Ground |
6 | TP_VDD | TP POWER SUPPLY (2.8V） |

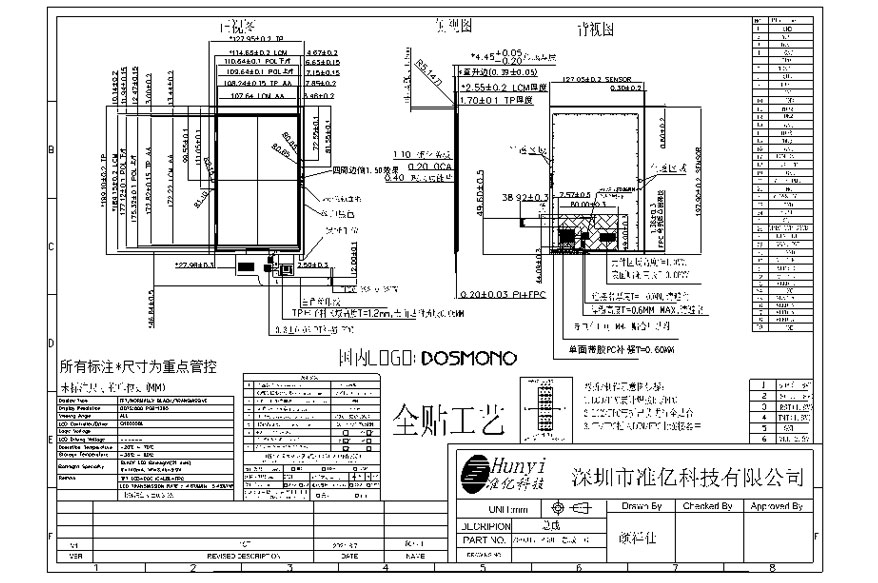

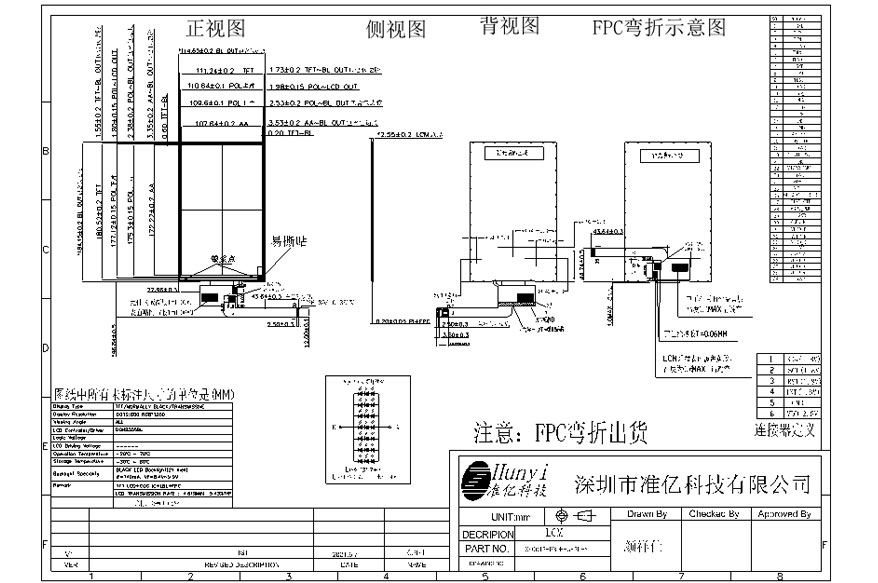

3.1 LCM
3.2 TLCM
