Z80019 высокая яркость 500 ниц экран 800*1280 JD9365DA IC MIPI LCD 8 дюймов

  • Размер: 8 дюймов

  • Разрешение: 800*1280

  • Активная область: 107,64*172224 мм

  • Интерфейс: MIPI

  • Угол обзора: IPS

  • Яркость: 580 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

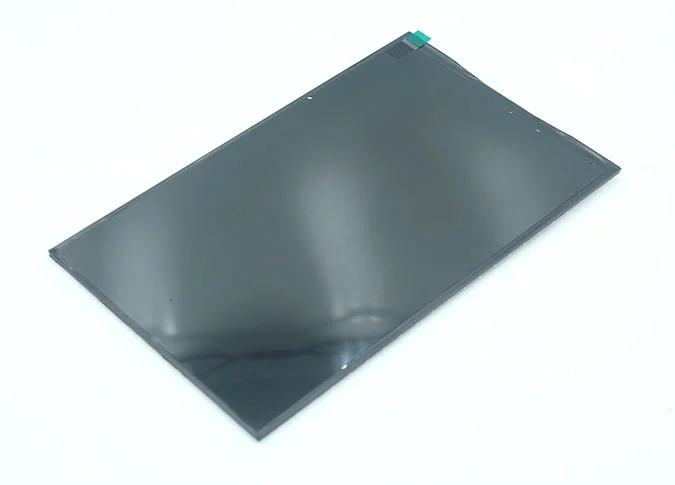

8 lcd display
8 lcd display

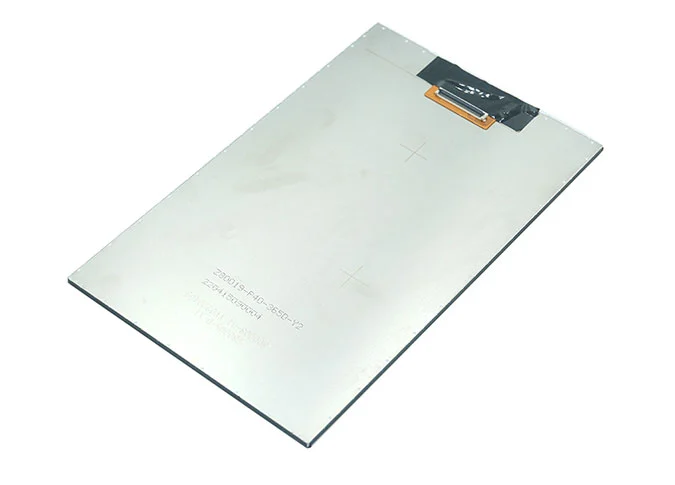

8 tft lcd display

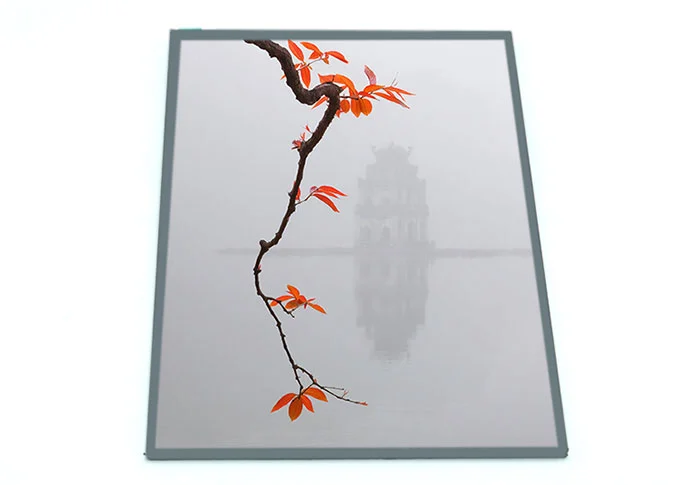

8 inch lcd screen

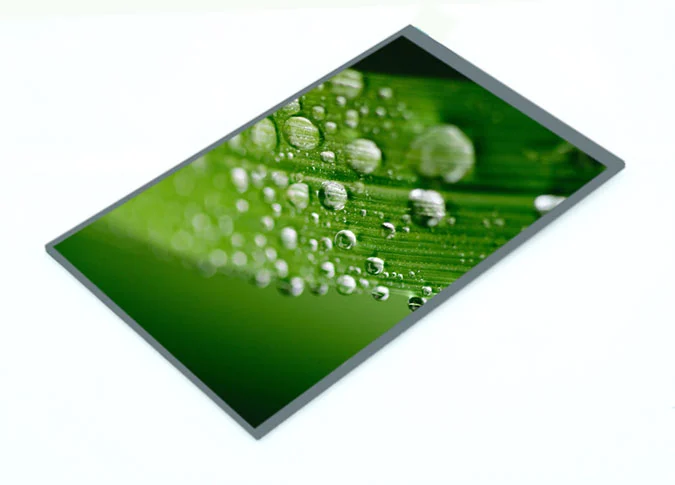

8 screen

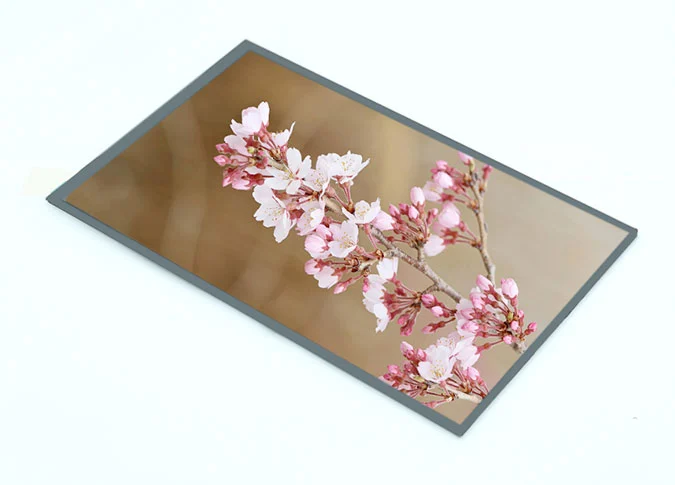

8 inch screen

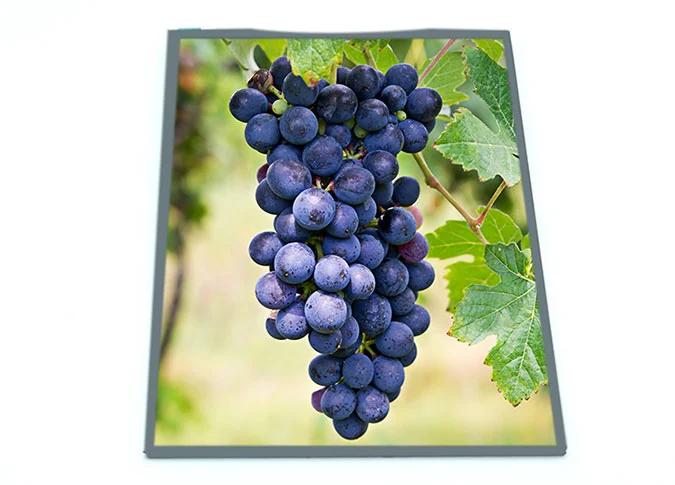

8 lcd screen

Обзор Z80019 высокой яркости 500 нит 8-дюймовый ЖК-экран 800*1280 JD9365DA IC MIPI

1

Z80019 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 800*1280. Техника IPS (переключение в плоскости) делает этот 8-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера JD9365DA-H3. Это а-сиКвадратный TFT LCD модульПоставляется с интерфейсом MIPI, яркость 580 кд/м².

2

Z80019 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 800*1280. Техника IPS (переключение в плоскости) делает этот 8-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера JD9365DA-H3. Это а-сиКвадратный TFT LCD модульПоставляется с интерфейсом MIPI, яркость 580 кд/м².

3

Как один изПроизводители ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

8 дюймовКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машинах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных, наружных, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройствах, роботе, электрические весы, навигации, приборной панели, рекламе лифте, и т. д.

Specifications of High Brightness 500nits 8 Inch LCD Screen 800*1280 JD9365DA IC MIPI


No.

Item

Specification

Unit

1

Display Size (Diagonal)

8.0

inch

2

Display Resolution

800 (H) × RGB × 1280 (V)

pixels

3

Pixel Pitch

44.85 (H) × 134.55 (V)

um

4

LCM Outline Dimension

(Without FPC)

114.66 (W) × 184.16 (H) × 2.65 (T)

mm

5

LCD Outline Dimension

111.24 (W) × 180.52 (H) × 0.8 (T)

mm

6

LCD Active Area

107.64 (W) × 172.224 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

JD9365DA-H3

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 5.55% Min: 5.0%

-

13

LCD Contrast Ratio

Typ.: 1500 Min: 1200

-

14

FPC Version

Z80019-P40 V1

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/4 Series 7 Parallel (28 lights in total)

-

19

Luminance

580

nit

20

Weight

0.114

kg


Interface Definition Description of High Brightness 500nits 8 Inch LCD Screen 800*1280 JD9365DA IC MIPI


PIN NO.

PIN DEF.

FUNCTION DESC.

1

NC

No Connection

2

VDDI

I/O POWER SUPPLY

3

VDD

POWER SUPPLY

4

NC

No Connection

5

RESET

LCM RESET PIN

6

NC

No Connection

7

GND

Ground

8

D2N

Negative MIPI differential data input

9

D2P

Positive MIPI differential data input

10

GND

Ground

11

D1N

Negative MIPI differential data input

12

D1P

Positive MIPI differential data input

13

GND

Ground

14

CLKN

Negative MIPI differential CLOCK input

15

CLKP

Positive MIPI differential CLOCK input

16

GND

Ground

17

D0N

Negative MIPI differential data input

18

D0P

Positive MIPI differential data input

19

GND

Ground

20

D3N

Negative MIPI differential data input

21

D3P

Positive MIPI differential data input

22

GND

Ground

23-24

NC

No Connection

25

GND

Ground

26-29

NC

No Connection

30

GND

Ground

31-32

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

33-38

NC

No Connection

39-40

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

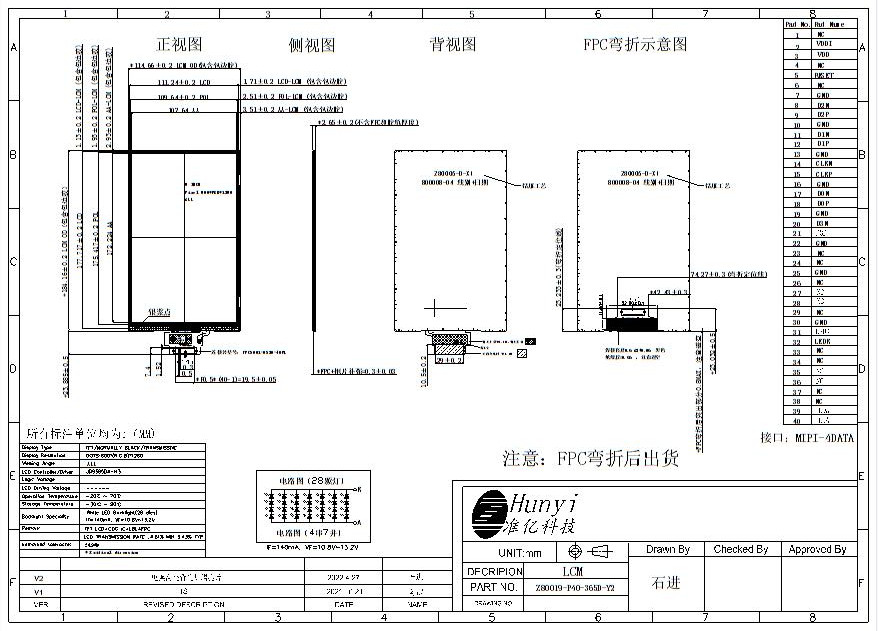

Mechanical Drawing of High Brightness 500nits 8 Inch LCD Screen 800*1280 JD9365DA IC MIPI


Mechanical Drawing of High Brightness 500nits 8 Inch LCD Screen 800*1280 JD9365DA IC MIPI
