Размер: 8"
Разрешение: 1280*800
ЖК-интерфейс: LVDS
Сенсорный интерфейс: IIC
Сенсорная панель: емкостное касание 10 пунктов
Сенсорный контроллер: GT9271
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001,IATF16949,ROHS,REACH

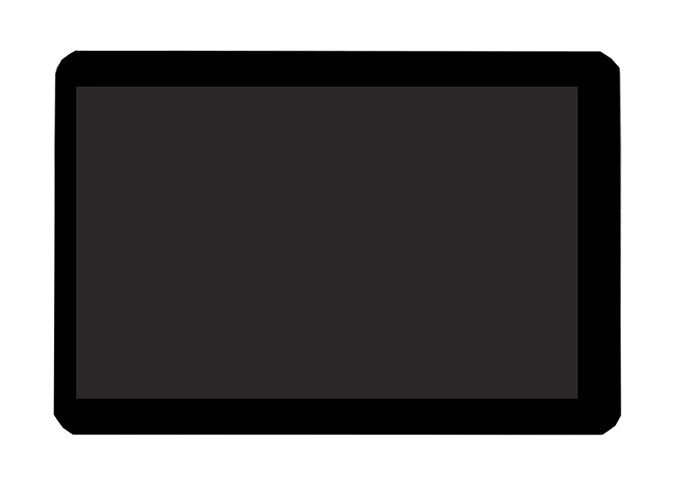

Z80036-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с многоточечной емкостной сенсорной панелью, QVGA 1280*800. Этот сенсорный TFT-дисплей представляет собой встроенный сенсорный контроллер GT9271. Этот ЖК-дисплей a-Si TFTКитайский модуль сенсорной панелиПоставляются с интерфейсом LVDS и I2C.
Если у вас есть особые требования, такие как драйвер IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., Мы можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей лькд прошел РОХС, аттестацию ДОСТИГАЕМОСТИ
Этот экран касания ЛКД 8 дюймов широко использован в автомобильном, виусал дверном звонке, домашней автоматизации, медицинском оборудовании, промышленном контроле, электронном ПОС, коде КР, умном доме, розничных киосках, бытовой электронике, рекламе, автомате, образовании, ноутбуке, авиации и воздушно-космическом пространстве, ект
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1280(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 134.5(H) × 134.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 181.85 (W) ×119.30 (H) ×2.40 (T) | mm |
5 | LCD Active Area | 172.22 (W) ×107.64 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal Black | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | / | - |
12 | LCD Contrast Ratio | Typ.: 900 | - |
13 | FPC Version | / | - |
14 | Interface | LVDS | - |
15 | Operating Temperature | -20°C~ 70°C | - |
16 | Storage Temperature | -30°C~ 80°C | - |
17 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
18 | Luminance | Typ.:330 | nit |
19 | Weight | TBD |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage(3.4V) |
2-3 | VDD | Power Supply(3.3V) |
4-6 | NC | No Connection |
7 | GND | Ground |
8 | Rxin0- | LVDS differential data input |
9 | Rxin0+ | LVDS differential data input |
10 | GND | Ground |
11 | Rxin1- | LVDS differential data input |
12 | Rxin1+ | LVDS differential data input |
13 | GND | Ground |
14 | Rxin2- | LVDS differential data input |
15 | Rxin2+ | LVDS differential data input |
16 | GND | Ground |
17 | RxCLK- | LVDS differential clock input |
18 | RxCLK+ | LVDS differential clock input |
19 | GND | Ground |
20 | Rxin2- | LVDS differential data input |
21 | Rxin2+ | LVDS differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | AVDD | Power For Analog(+10.4V) |
30 | GND | Ground |
31-32 | LEDK | LED Cathode |
33-34 | NC | No Connection |
35 | VGL | Gate OFF Voltage(-7V) |
36-37 | NC | No Connection |
38 | VGH | Gate On Voltage(+18V) |
39-40 | LEDA | LED Anode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
