Размер: 9-дюймовый ЖК-дисплей
Разрешение: 800*1280
Активная область: 119,28*190,85
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 300 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

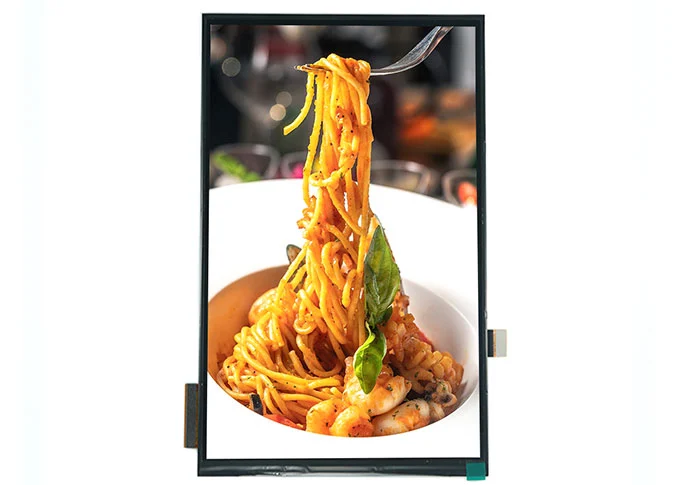

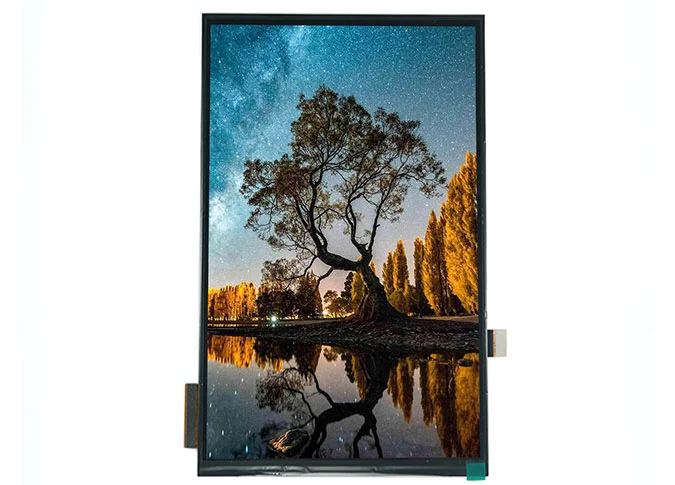

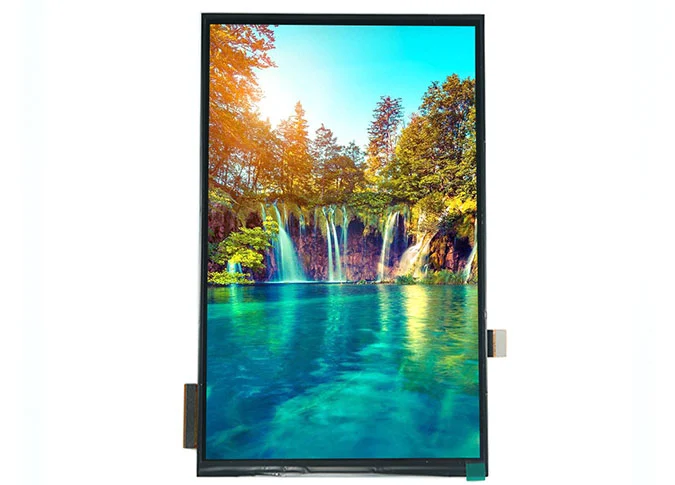

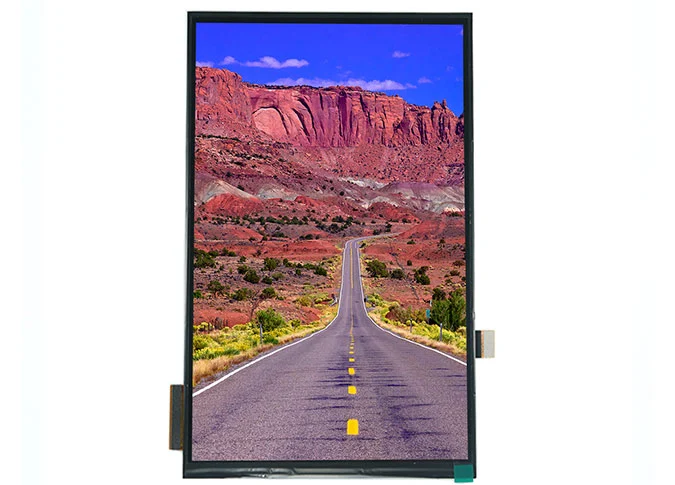

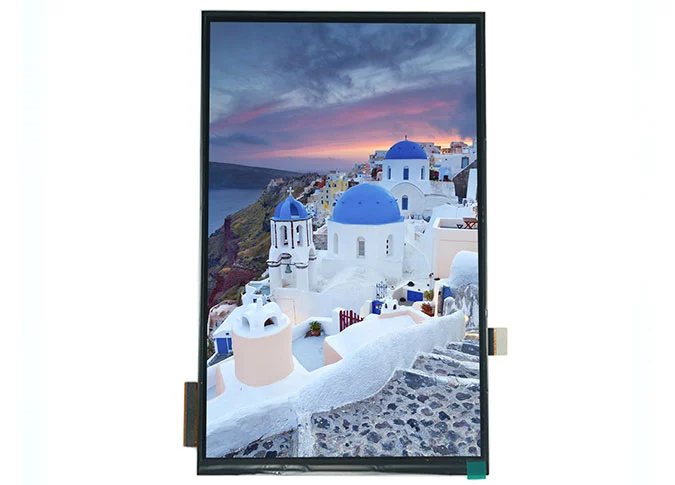

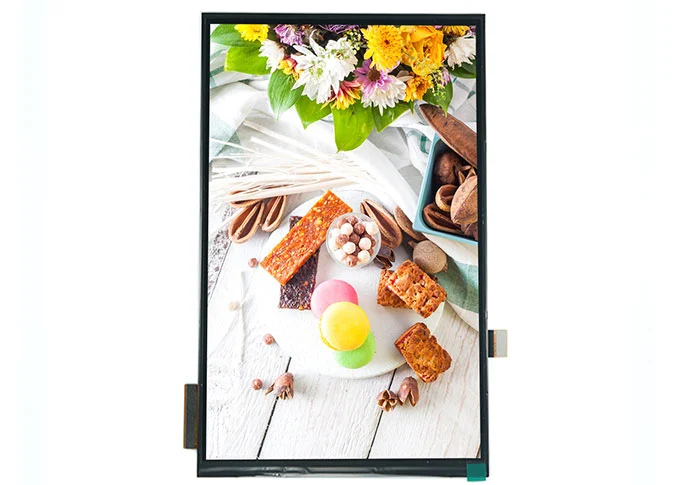

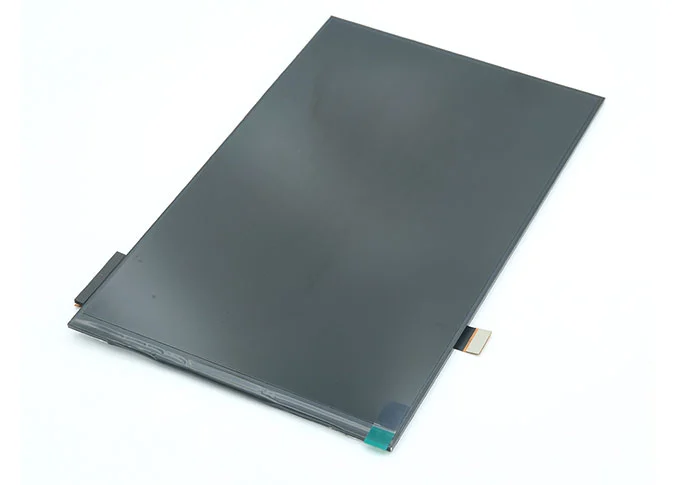

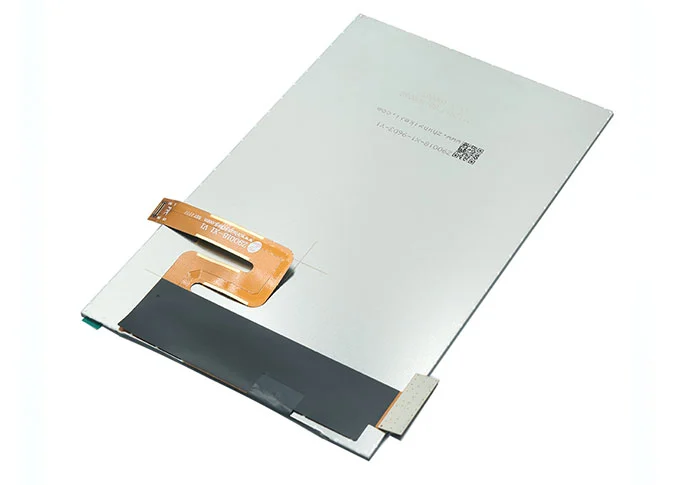

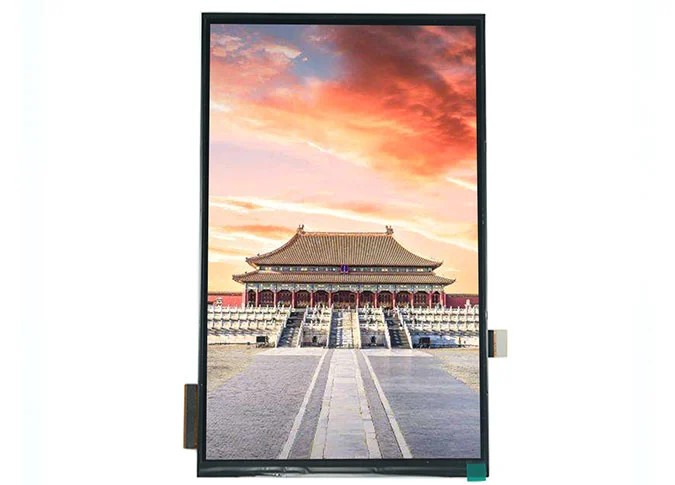

Z90018 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 800*1280. Техника IPS (переключение в плоскости) делает этот 9-дюймовый ЖК-модуль более широким углом обзора. Этот 9-дюймовый ЖК-дисплей имеет встроенную микросхему драйвера JD9365DA-H3. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 300 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д.,Производитель пользовательских ЖК дисплеевТакже можно настроить для вас.
НашиЗавод ЖК модулейУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
9-дюймовый ЖК-экран 800*1280 широко используется в медицине, визуальном дверном звонке, вендинге, обучающей машине, вентиляторе, осциллографе, кухне, бытовой технике, умном доме, промышленности, портативном устройстве, на открытом воздухе, электровелосипеде, автомобиль, проектор, 3D-принтер, аудиоустройство, робот, электрические весы, навигация, приборная панель, Реклама лифта, ноутбук и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 125.48 (W) × 202.90 (H) × 2.55 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90018-X1 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 75°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.130 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | No Connection |
8 | RESET | LCM RESET PIN (1.8V) |
9 | LEDPWM | Backlight on/off control pin |
10 | LCD_ID | LCM ID PIN |
11 | IOVCC | I/O POWER SUPPLY (1.8V） |
12 | TE | Tearing Effect PIN |
13 | NC | No Connection |
14 | VSP | Positive Voltage input |
15 | VSN | Negative Voltage input |
16 | D3P | Positive MIPI differential data input |
17 | D3N | Negative MIPI differential data input |
18 | GND | Ground |
19 | D2P | Positive MIPI differential data input |
20 | D2N | Negative MIPI differential data input |
21 | GND | Ground |
22 | CLKP | Positive MIPI differential CLOCK input |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | D1P | Positive MIPI differential data input |
26 | D1N | Negative MIPI differential data input |
27 | GND | Ground |
28 | D0P | Positive MIPI differential data input |
29 | D0N | Negative MIPI differential data input |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
