Размер: 9 дюймов
Разрешение: 800*1280
Активная область: 119,28*190,85
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

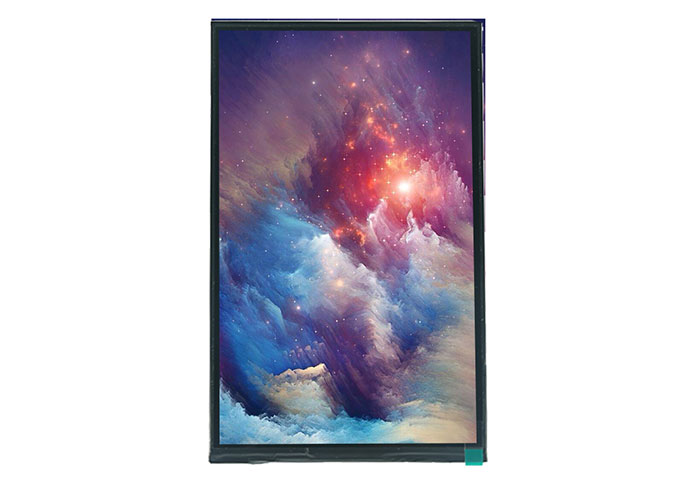

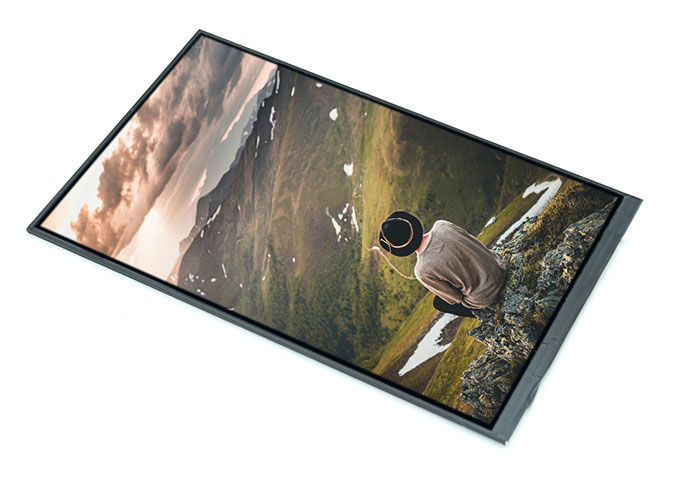

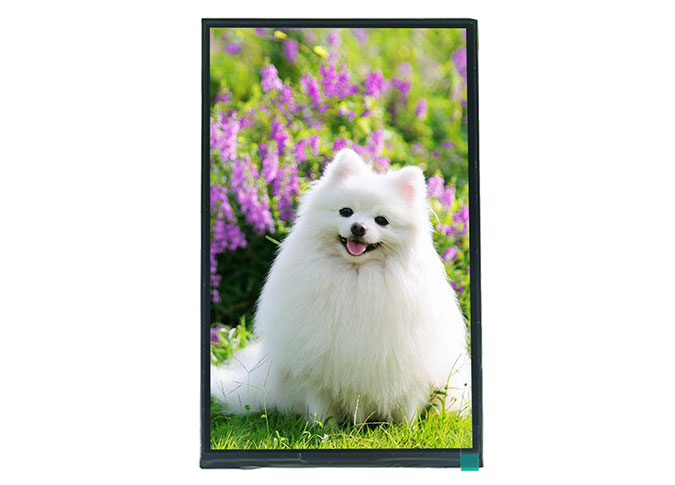

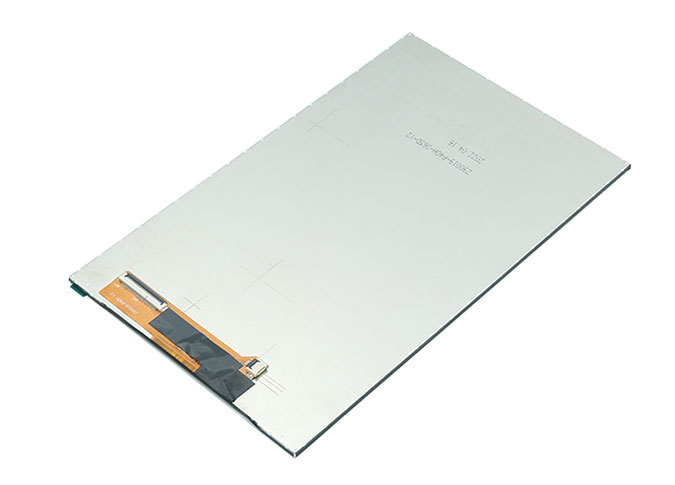

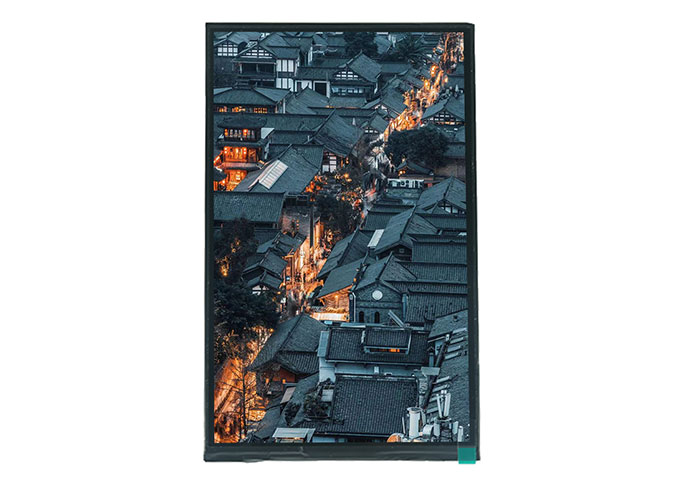

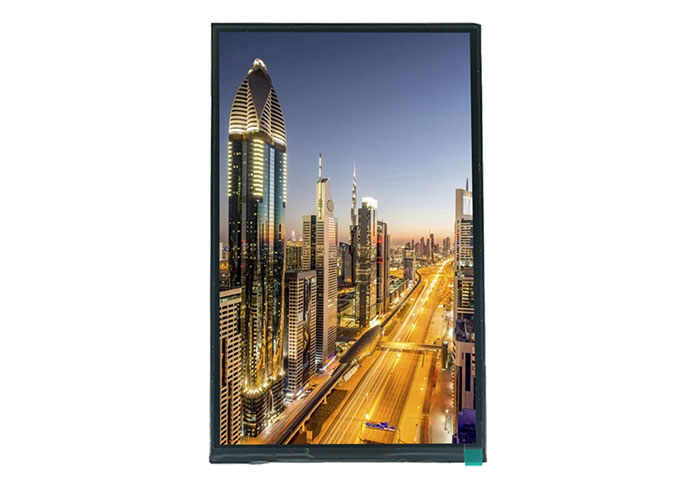

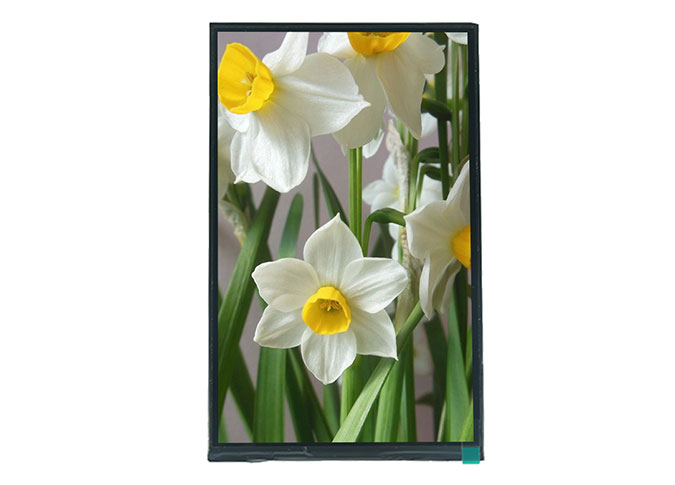

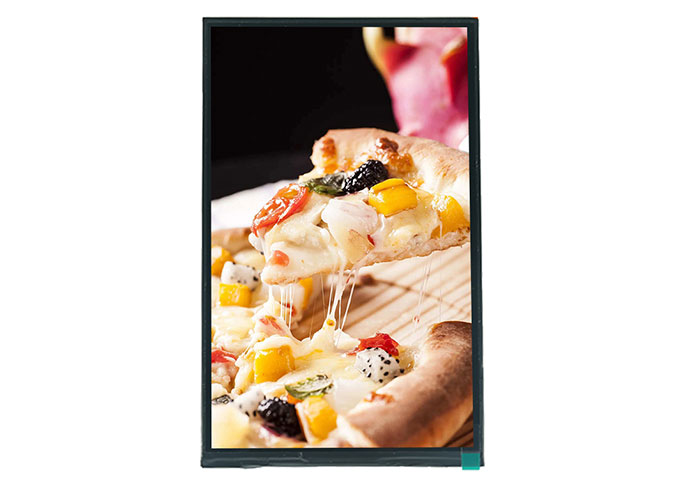

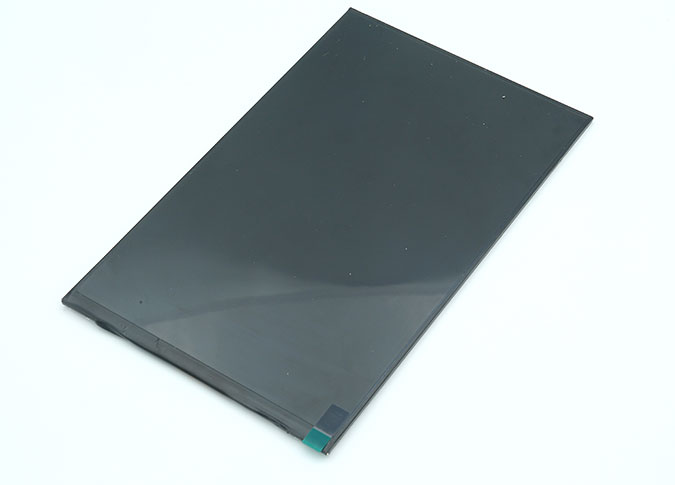

Z90019 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 800*1280. Техника IPS (переключение в плоскости) делает этот 9-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера JD9365DA-H3. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы также можем настроить для вас.
Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
9-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, вендинге, обучающей технике, вентиляторе, осциллографе, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электровелосипеде, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, навигации, приборной панели, Реклама лифта, ноутбук, HMI, образование и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 125.5 (W) × 202.94 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90019-P40H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 6 Parallel (30 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.130 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDDIO | I/O POWER SUPPLY (1.8V） |
| 2-3 | VDD | POWER SUPPLY (3.3V） |
| 4 | GND | Ground |
| 5 | RESET | LCM RESET PIN (1.8V) |
| 6 | NC | No Connection |
| 7 | GND | Ground |
| 8 | MIPI_D0N | Negative MIPI differential data input |
| 9 | MIPI_D0P | Positive MIPI differential data input |
| 10 | GND | Ground |
| 11 | MIPI_D1N | Negative MIPI differential data input |
| 12 | MIPI_D1P | Positive MIPI differential data input |
| 13 | GND | Ground |
| 14 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 15 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 16 | GND | Ground |
| 17 | MIPI_D2N | Negative MIPI differential data input |
| 18 | MIPI_D2P | Positive MIPI differential data input |
| 19 | GND | Ground |
| 20 | MIPI_D3N | Negative MIPI differential data input |
| 21 | MIPI_D3P | Positive MIPI differential data input |
| 22 | GND | Ground |
| 23 | NC | No Connection |
| 24 | TP_VDD | TP POWER SUPPLY (2.8V） |
| 25 | TP_GND | Ground |
| 26 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
| 27 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
| 28 | TP_INT | TP Interrupt PIN (1.8V) |
| 29 | TP_RST | TP RESET PIN (1.8V) |
| 30 | GND | Ground |
| 31-32 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 33 | ID1_GND | LCM ID PIN |
| 34 | ID2_1.8V | LCM ID PIN |
| 35-38 | NC | No Connection |
| 39-40 | VLEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
