Размер: 9 дюймов
Разрешение: 1024*600
Активная область: 196906*114158 мм
Интерфейс: LVDS
Угол обзора: IPS
Яркость: 400 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

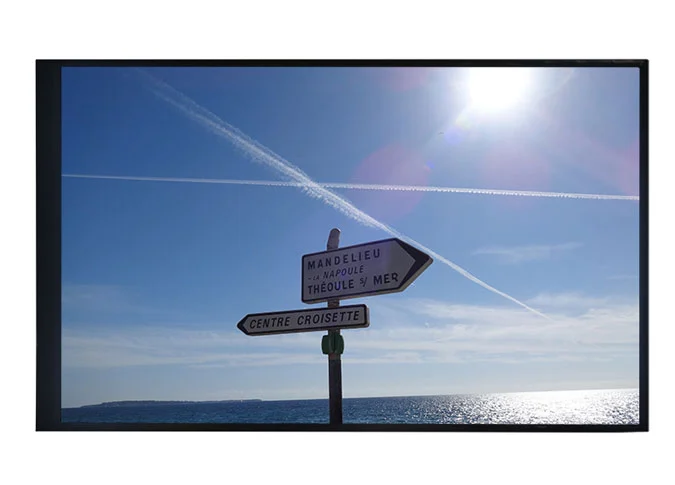

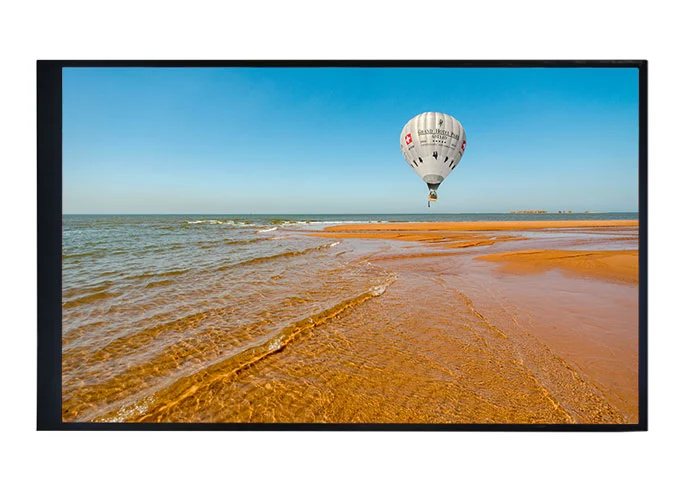

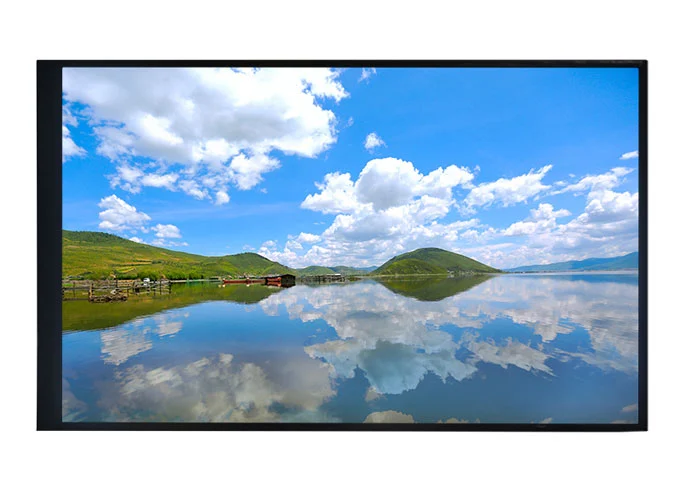

Z90080 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 1024*600. Техника IPS (переключение в плоскости) делает этот 9-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-модуль a-Si TFT оснащен интерфейсом LVDS, яркостью 400 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
9 дюймовКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, продаже, обучающей технике, вентиляторе, осциллографе, кухне, бытовой технике, умном доме, промышленности, портативном, открытом воздухе, электровелосипеде, автомобиле, проекторе, 3D-принтере, аудиоустройстве, робот, электрические весы, навигация, приборная панель, реклама лифта, ноутбук, ЧМИ, Образование и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 192 (H) × 190.25 (V） | um |

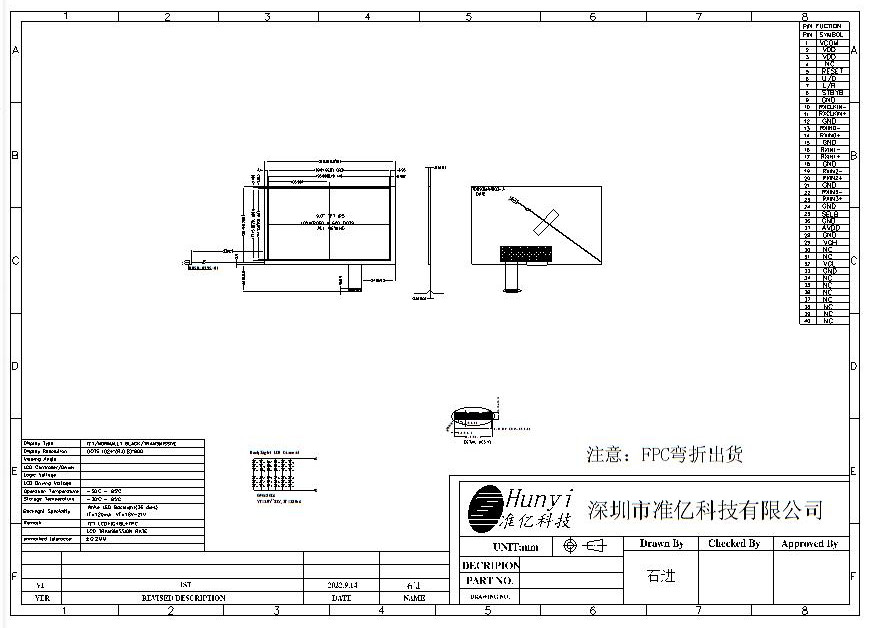

4 | LCM Outline Dimension (Without FPC） | 210.7 (W) × 126.4 (H) × 3.4 (T) | mm |
6 | LCD Active Area | 196.608 (W) × 114.15 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | / | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z90080-P40 | - |
15 | Interface | LVDS | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
19 | Luminance | Typ.:400 | nit |
20 | Weight | 0.240 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2 | VDD | Power Voltage for digital circuit |
3 | VDD | Power Voltage for digital circuit |
4 | NC | No connection |
5 | Reset | Global reset pin |
6 | U/D | Vertical inversion |
7 | L/R | Horizontal inversion |
8 | STBYB | Standby mode, Normally pulled high STBYB = "1", normal operation STBYB = "0", timing controller, source driver will turn off, all output are High-Z |
9 | GND | Ground |
10 | RXCLKIN- | - LVDS differential data input |
11 | RXCLKIN+ | + LVDS differential data input |
12 | GND | Ground |
13 | RXIN0- | - LVDS differential data input |
14 | RXIN0+ | + LVDS differential data input |
15 | GND | Ground |
16 | RXIN1- | - LVDS differential data input |
17 | RXIN1+ | + LVDS differential data input |
18 | GND | Ground |
19 | RXIN2- | - LVDS differential clock input |
20 | RXIN2+ | + LVDS differential clock input |
21 | GND | Ground |
22 | RXIN3- | - LVDS differential data input |
23 | RXIN3+ | + LVDS differential data input |
24 | GND | Ground |
25 | SELB | 6bit/8bit mode selection |
26 | GND | Ground |
27 | AVDD | Power for Analog Circuit |
28 | GND | Ground |
29 | VGH | Gate ON Voltage |
30 | NC | No connection |
31 | NC | No connection |
32 | VGL | Gate off Voltage |
33 | GND | Ground |
34-40 | NC | No connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
