Размер: 10,1 дюйма
Разрешение: 1200*1920
Активная область: 135,36*216,58 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 400 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

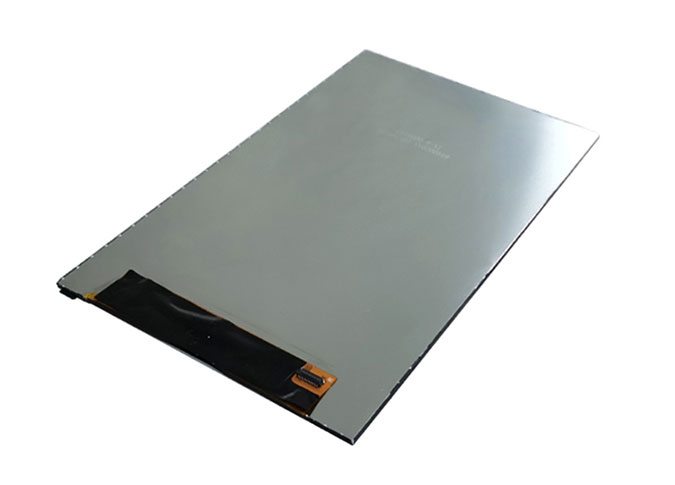

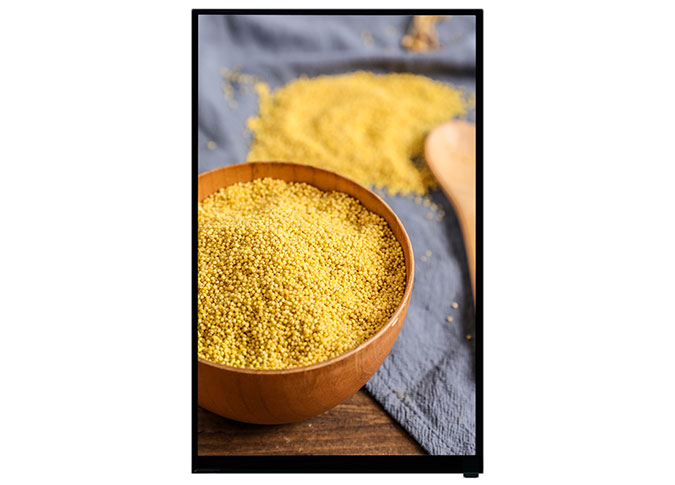

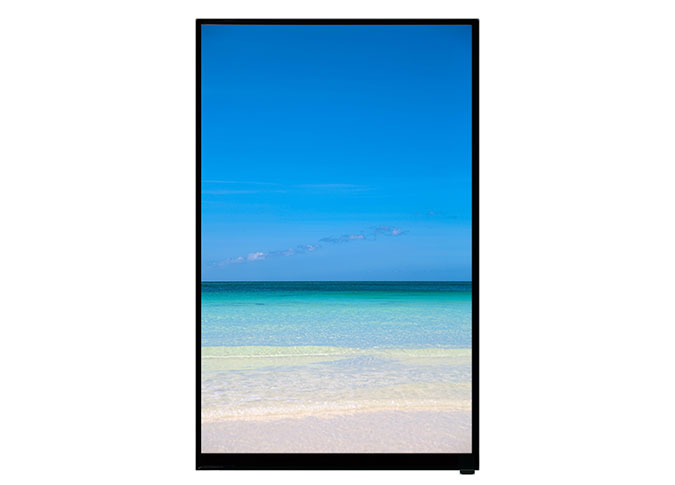

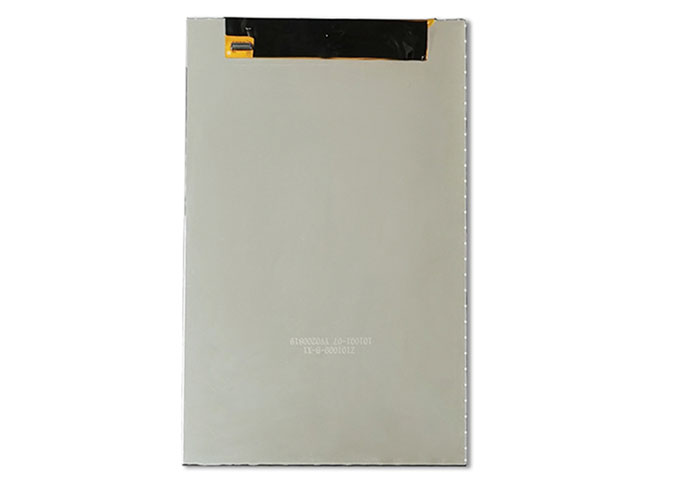

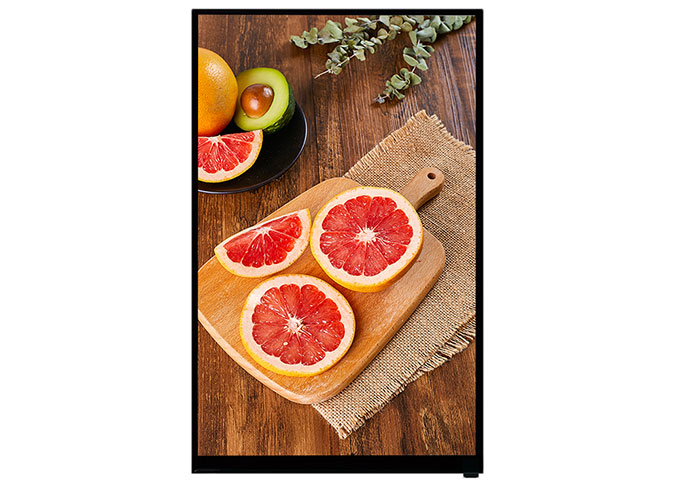

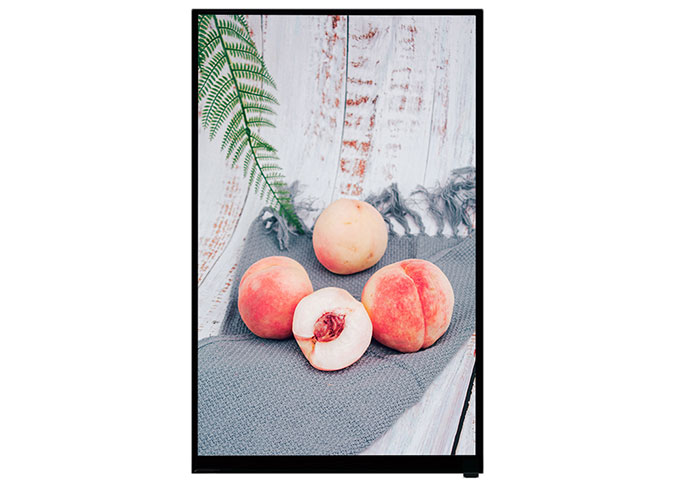

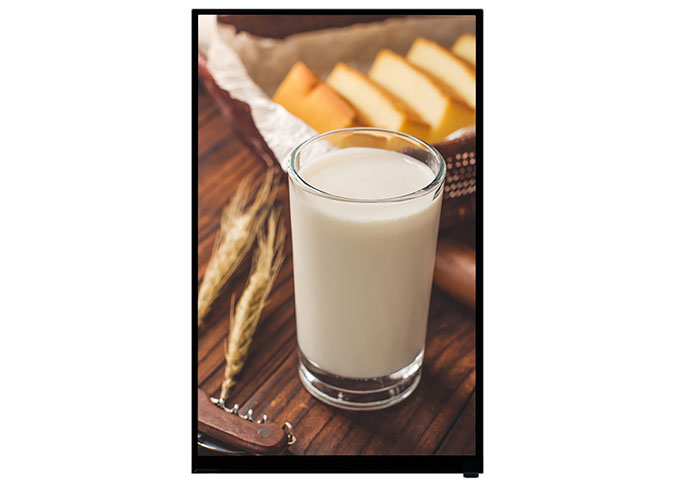

Z101017-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 1200*1920. Технология IPS (переключение в плоскости) делает этот 10,1-дюймовый ЖК-модуль более широким углом обзора. ЭтотПортативный ЖК экранЯвляется встроенной микросхемой драйвера OTA7290B. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 400 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д.,Производитель пользовательских ЖК дисплеевТакже можно настроить для вас.
НашиКитай ЖК экран заводУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
10,1-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машнах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройстве, робот, электрические весы, Реклама лифта, ноутбук, HMI, образование и т. д.
Item | Main Display | Unit |
Number of Pixels | 1200 * RGB * 1920 | Pixel |
LCM Outline Dimension | 143.10 (W) * 228.60 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 140.40 (W) * 225.35 (H) * 0.8 (T） | mm |
Active Area | 135.36 x 216.58 | mm |
Pixel Pitch | 37.6 x 112.8 | um |
Display Mode | Normal Black | |
Pixel Arrangement | RGB-stripe | |
Viewing Direction | FREE | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.04%; Min: 3.53% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z101017-P31F V1 | |
Interface | MIPI | |
Operating Temperature | -10℃ ~ 60℃ | |
Storage Temperature | -20℃ ~ 70℃ | |
Backlight arrangement | LED / 4 series 7 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
4 | NC | NC |
5 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
8 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | GND | Ground |
10 | GND | Ground |
11 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
15 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
16 | GND | Ground |
17 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
21 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
22 | GND | Ground |
23 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
24 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
25 | GND | Ground |
26 | NC | NC |
27 | RES | Reset pin (3.3V） |
28 | GND | Ground |
29 | NC | NC |
30 | VDD | POWER SUPPLY (3.3V） |
31 | VDD | POWER SUPPLY (3.3V） |
