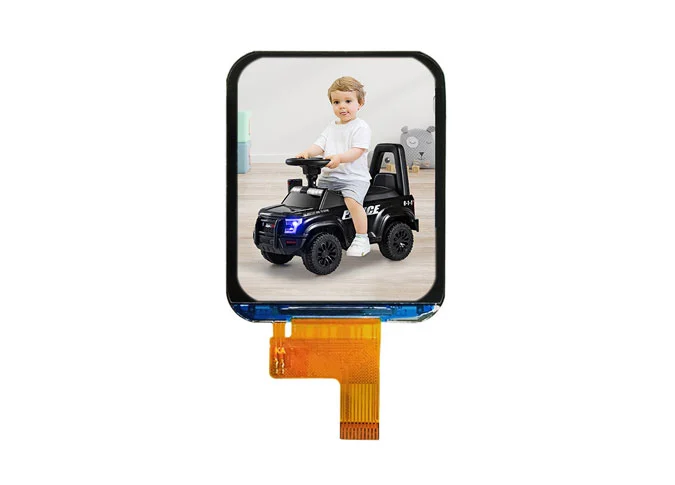

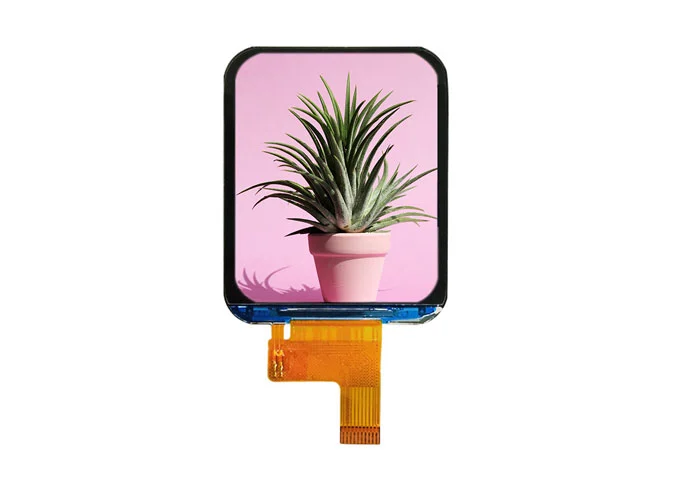

Z169001 горячий интерфейс дисплея SPI дюйма 240*280 LCD сбывания 1,69

1

Размер дисплея (диагональ)

1,69

Дюйм

2

Разрешение дисплея

240 (В) × РГБ × 280 (В)

Пикселей

3

Шаг пикселя

116,55 (В) × 116,55 (В)

Мкм

4

Габаритные размеры LCM

(Без FPC)

30,07 (Ш) × 37,43 (В) × 1,6 (Т)

Мм

5

Активная область ЖК

27,97 (Ш) × 32,63 (В)

Мм

6

Направление просмотра (инверсия серого)

ПОЛНЫЙ ВИД

-

7

Драйвер IC

ST7789V3-G6

-

8

Расположение пикселей

RGB-полоса

-

9

Режим отображения

Нормальная чернота

-

10

Элемент пиксела управляя

A-Si TFT

-

11

Пропускание lcd

Тип. : 5,0% мин.: 5,0%

-

12

Коэффициент контрастности LCD

Тип. : 1000

-

13

Версия FPC

Z169001-P10 V1

-

14

Интерфейс

SPI

-

15

Рабочая температура

-20 ° C ~ 70 ° C

-

16

Температура хранения

-30 ° C ~ 80 ° C

-

17

Расположение подсветки

СИД/1 параллель серии 3 (3 света в итоге)

-

18

Яркость

Тип. : 450

Нит

19

Вес

TBD

Кг

1

ЛЕДК

Мощность светодиода BL-.

2

Земля

Земля

3

ФМАРК

Выходной контакт эффекта разрыва. Выходной сигнал с низким ожидание отправки данных изображения.

4

ПДД

Вывод ввода/вывода последовательного сигнала.

5

РС

Выберите "Данные или команда" пин H данные; L команда

6

СКЛ

Входной контакт последовательного сигнала синхронизации

7

КС

Чип позволяет выбрать контакт. L: включить чип

8

СБРОС

Вывод выбора сброса системы.

9

ИОВКК

Источник питания: сфера применения (1,65 В ~ 3,3 В)

10-11

ВИК

Источник питания: сфера применения (2,5 В ~ 3,3 В)

12-13

Земля

Земля

14-15

Леда

BL LED Power +.

Напряжение сброса должно соответствовать напряжению IOVCC, в противном случае при включении питания, вероятно, неисправность черного экрана.
