Размер: 2,8 дюйма
Разрешение: 240*320
Интерфейс: MCU
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

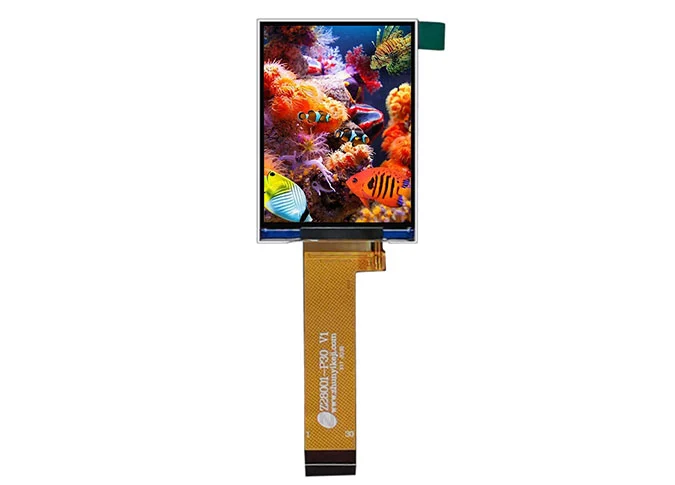

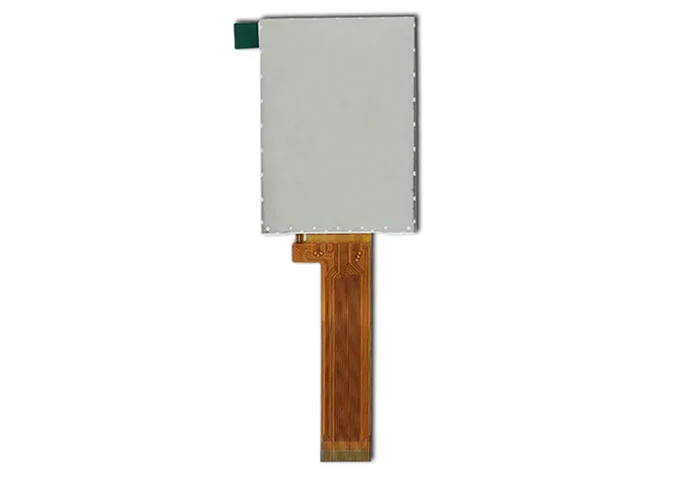

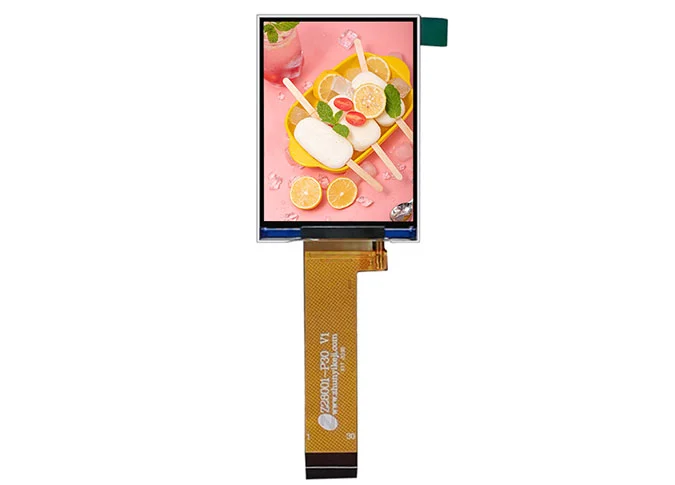

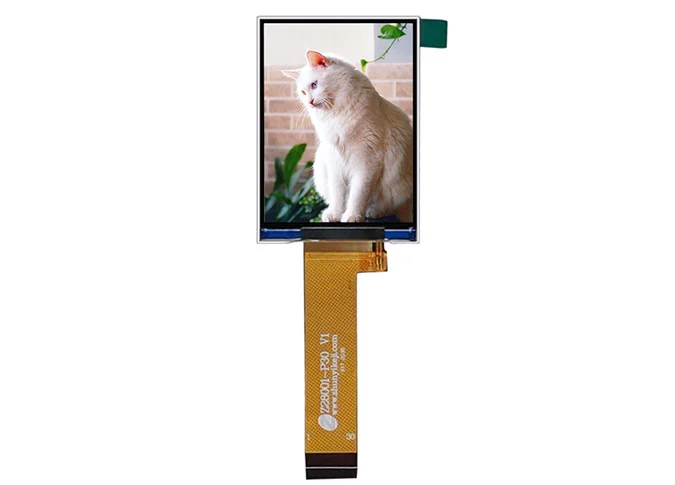

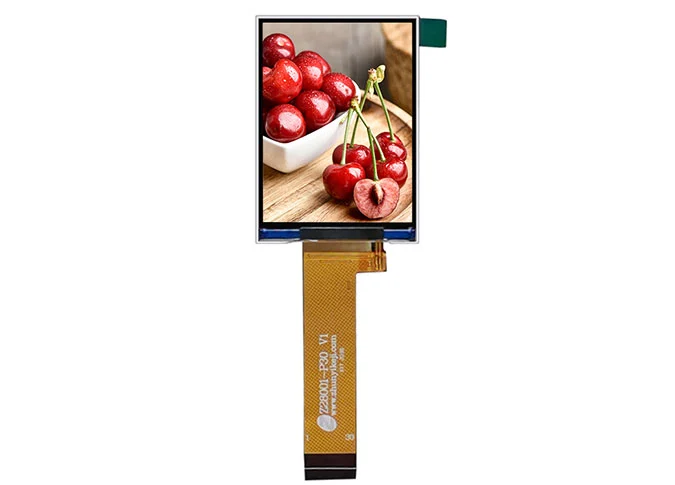

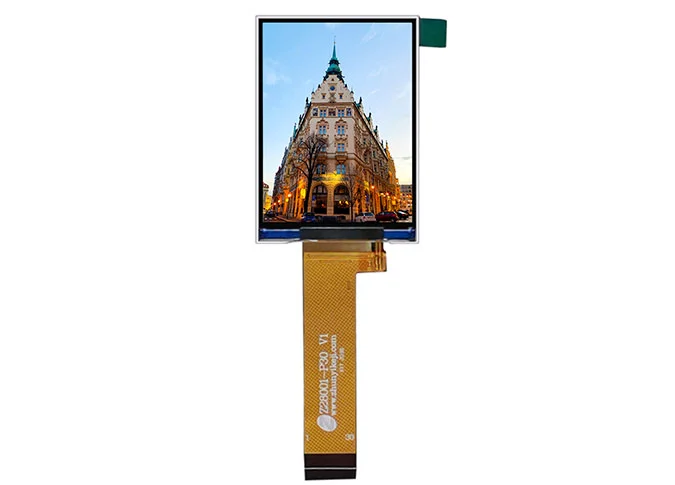

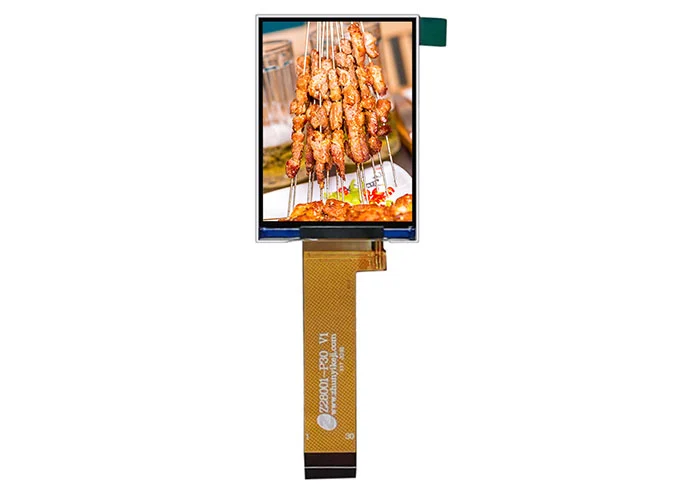

Z28001 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 240*320. Технология IPS (переключение в плоскости) делает этот 2,8-дюймовый ЖК-модуль более широким углом обзора. ЭтотОптовый модуль ЖК дисплеяЯвляется встроенной микросхемой драйвера ST7789V. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MCU, яркостью 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., КакПоставщик ЖК дисплеев на заказ, Мы также можем настроить для вас.
НашиЗаводской модуль дисплеяУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
2,8-дюймовый ЖК-экран-это медицинский оксиметр, косметический инструмент, бытовой прибор, переводчик, музыкальный проигрыватель, умный дом, промышленность и т. Д.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

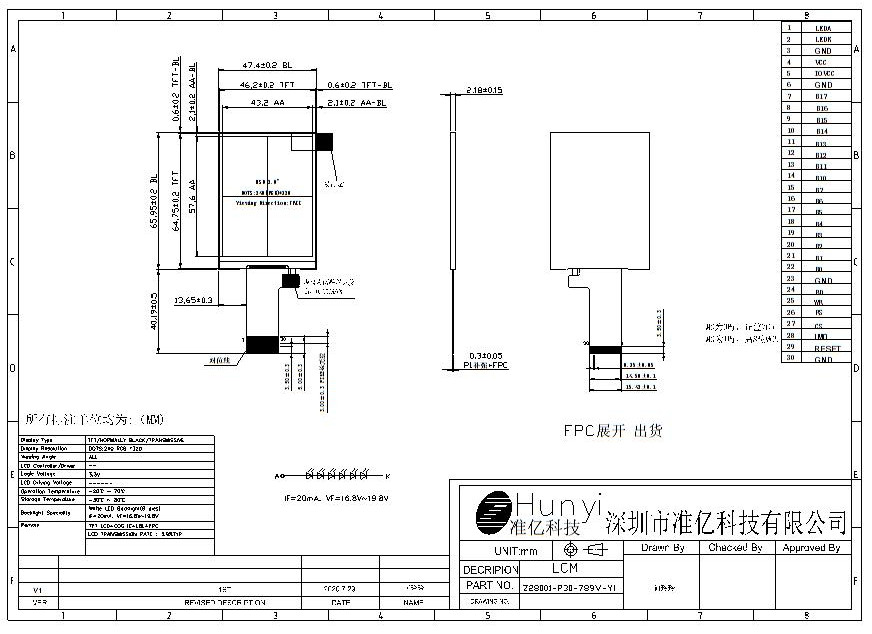

LCM Outline Dimension | 47.4 (W) * 65.95 (H) * 2.18 (T) | mm |
LCD Outline Dimension | 46.2 (W) * 64.75 (H) * 0.8 (T) | mm |
Active Area | 43.2 * 57.6 | mm |
Pixel Pitch | 0.180 * 0.180 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z28001-P30 V1 | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 Parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DES. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V） |
5 | VDDI | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7 | B17 | MCU parallel interface data bus. |
8 | B16 | MCU parallel interface data bus. |
9 | B15 | MCU parallel interface data bus. |
10 | B14 | MCU parallel interface data bus. |
11 | B13 | MCU parallel interface data bus. |
12 | B12 | MCU parallel interface data bus. |
13 | B11 | MCU parallel interface data bus. |
14 | B10 | MCU parallel interface data bus. |
15 | B7 | MCU parallel interface data bus. |
16 | B6 | MCU parallel interface data bus. |
17 | B5 | MCU parallel interface data bus. |
18 | B4 | MCU parallel interface data bus. |
19 | B3 | MCU parallel interface data bus. |
20 | B2 | MCU parallel interface data bus. |
21 | B1 | MCU parallel interface data bus. |
22 | B0 | MCU parallel interface data bus. |
23 | GND | Ground |
24 | RD | Read strobe signal. |
25 | WR | Write strobe signal. |
26 | RS | Ground |
27 | CS | Chip selection signal. |
28 | IM0 | IM0 0, 16 bit MCU (B0-B7, B10-B17) IM0 1, 8 bit MCU (B10-B17), B0-B7 connect GND |
29 | RESET | Reset Signal pin (1.8V） |
30 | GND | Ground |
