Размер: 3,5 дюйма
Разрешение: 320*240
Интерфейс: RGB
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

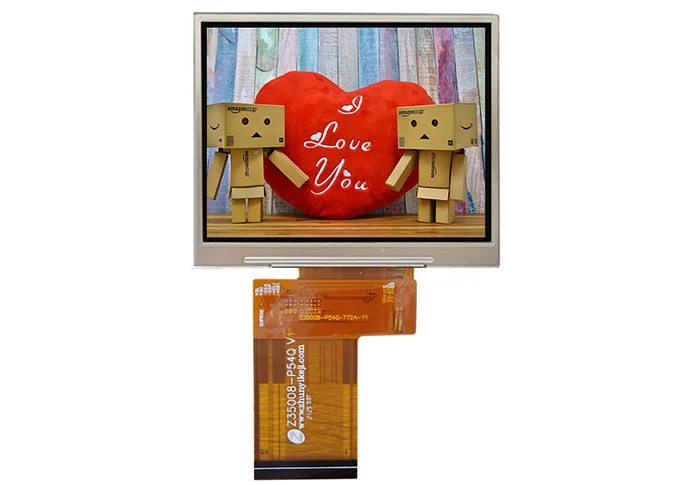

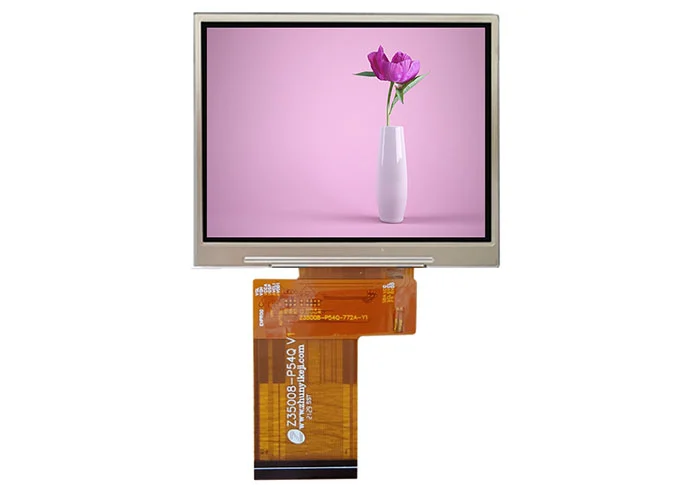

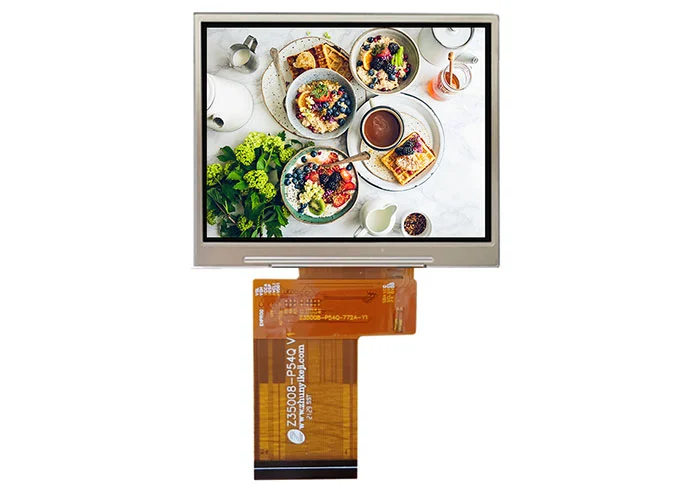

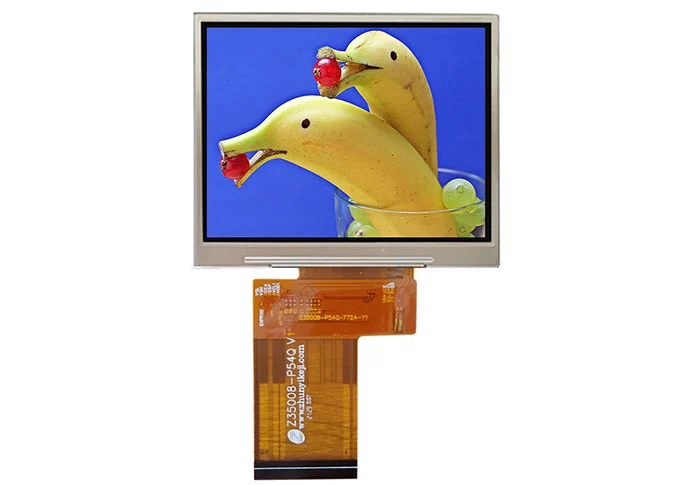

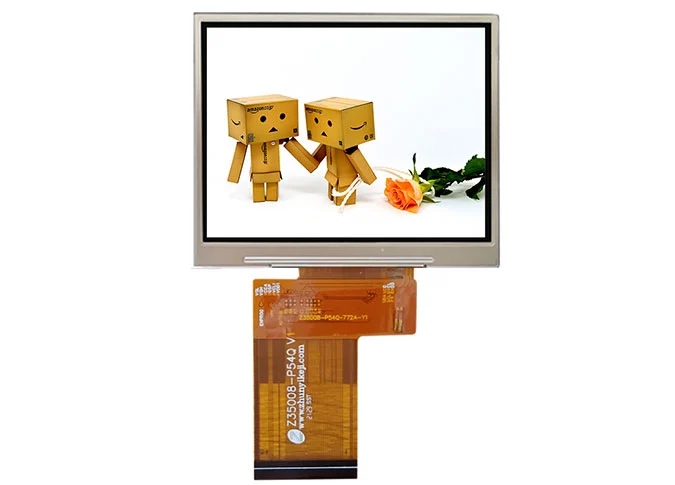

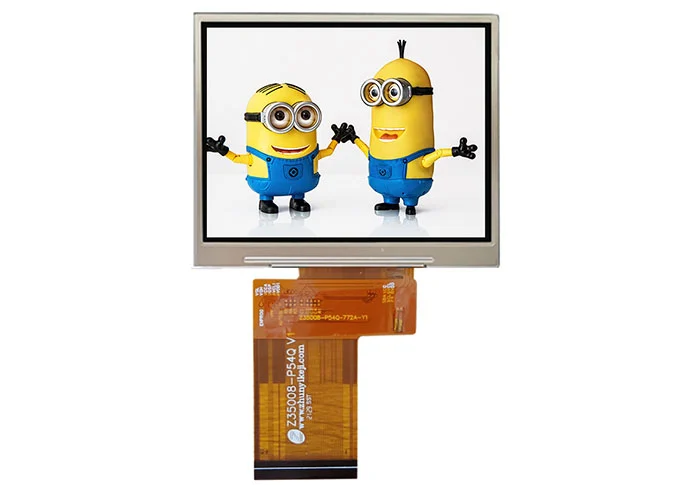

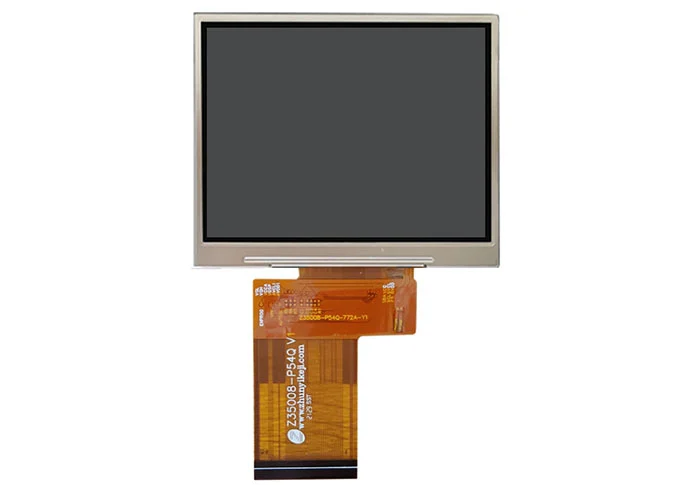

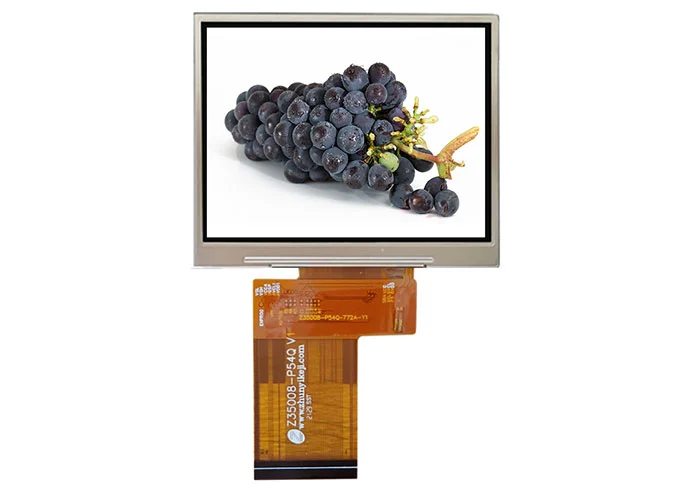

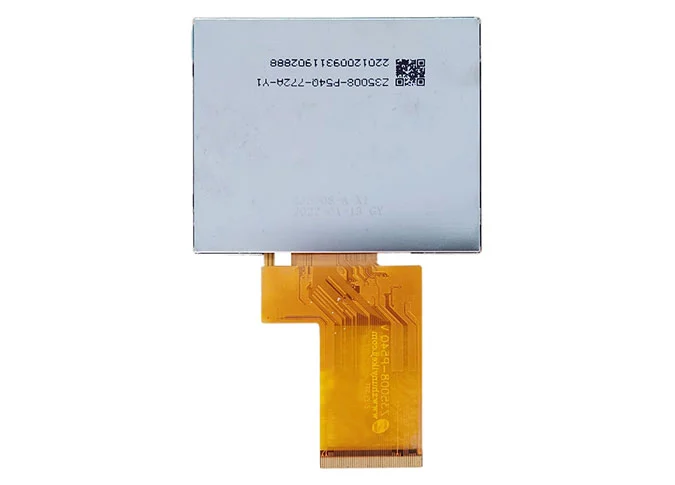

Z35008 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 320*240. Техника IPS (переключение в плоскости) делает этот 3-дюймовый ЖК-модуль более широким углом обзора. ЭтотКитайский ЖК экранЯвляется встроенной микросхемой драйвера ST7272A. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом RGB.
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьКитайский пользовательский ЖК дисплейДля вас.
КакКвадратный ЖК экран завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
3-дюймовый горизонтальный ЖК-экран-это медицинский, тире пришел, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, инфракрасная температура, переводчик, музыкальный плеер, умный дом, промышленность и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V） | um |

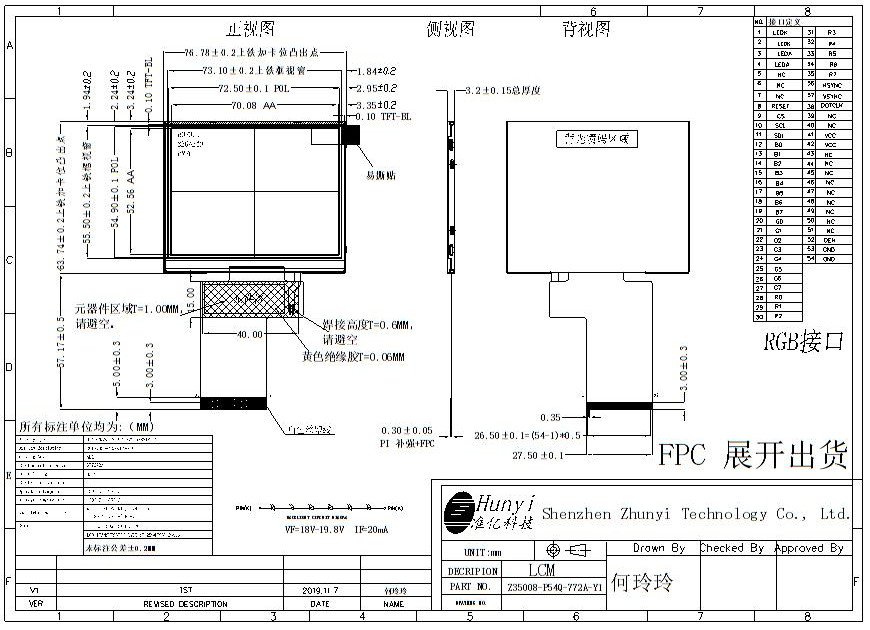

4 | LCM Outline Dimension (Without FPC） | 76.78 (W) × 63.74 (H) × 3.2 (T) | mm |
5 | LCD Outline Dimension | 75.10 (W) × 60.26 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 70.08 (W) × 52.56 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7272A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35008-P54Q V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5-7 | NC | No Connection |
8 | RESET | LCM RESET PIN |
9 | CS | Chip Select input PIN |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
11 | SDI | LCM SPI data (SDI) data Input and Output (MOSI) |
12-19 | B0-B7 | DATA BUS |
20-27 | G0-G7 | DATA BUS |
28-35 | R0-R7 | DATA BUS |
36 | HSYNC | Horizontal sync. Signal in RGB I/F. |
37 | VSYNC | Vertical sync. Signal in RGB I/F. |
38 | DOTCLK | Pixel clock signal in RGB I/F |
39-40 | NC | No Connection |
41-42 | VCC | POWER SUPPLY (2.8V/3.3V) |
43-51 | NC | No Connection |
52 | DEN | Data enable signal in RGB I/F DE mode. |
53-54 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
