Размер: 4 дюйма
Разрешение: 480*800
Интерфейс: SPI RGB
Угол обзора: IPS
Яркость: 300 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

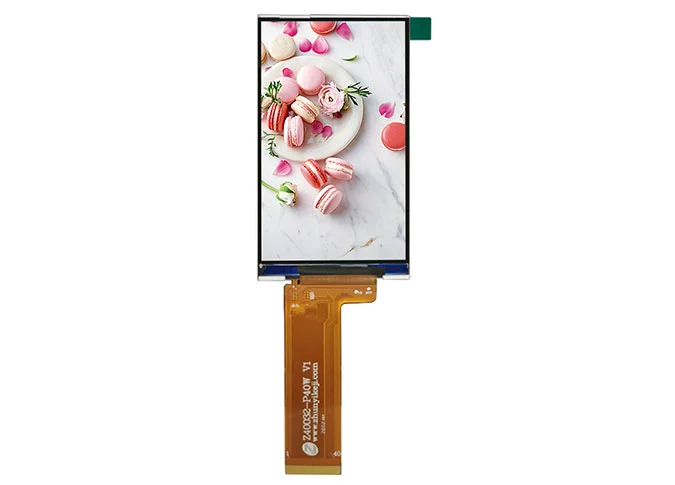

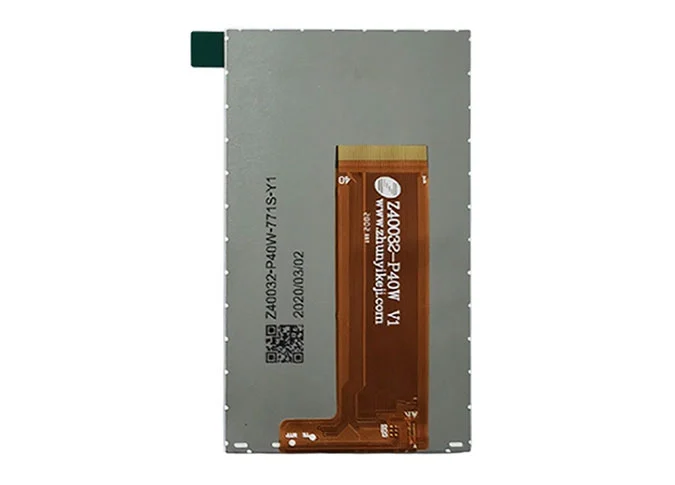

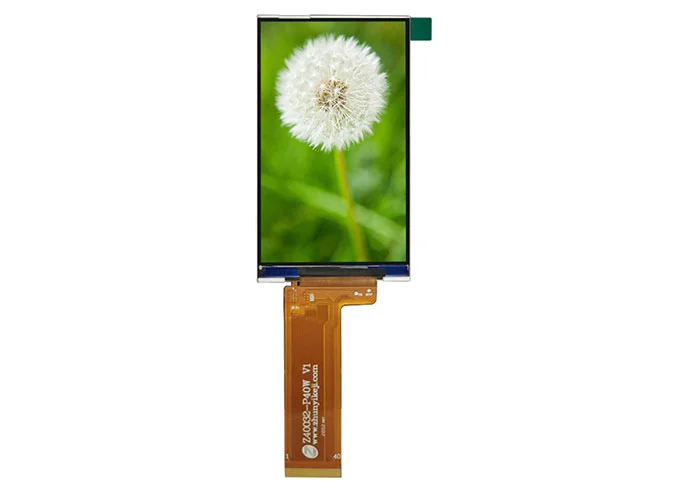

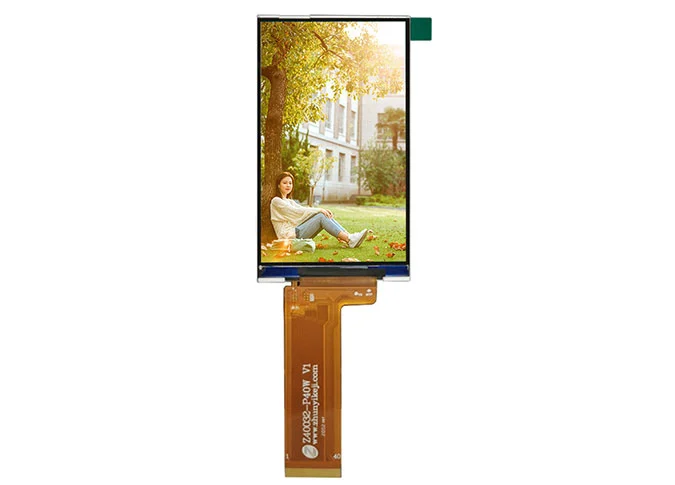

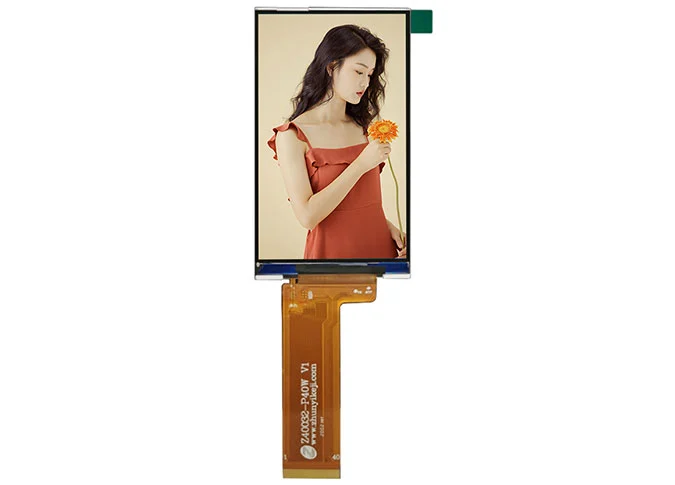

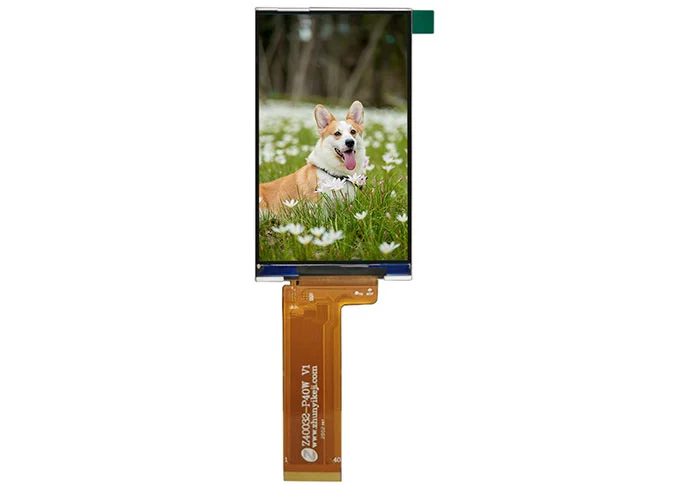

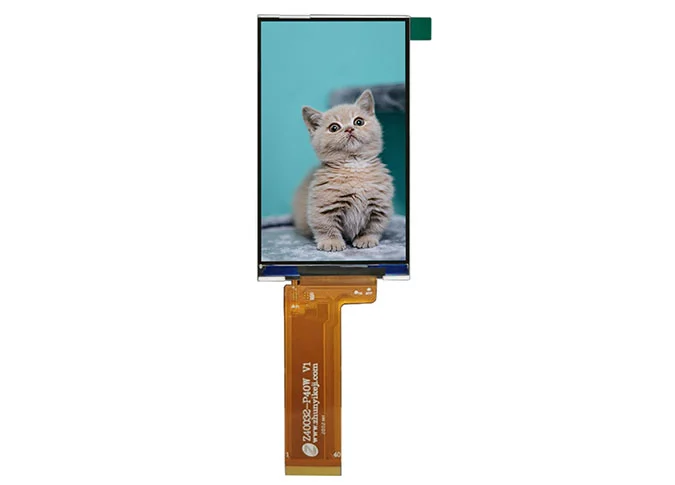

Z40032-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. ЭтотКвадратный TFT LCD модульЯвляется встроенной микросхемой драйвера ST7701S. Этот ЖК-модуль a-Si TFT оснащен интерфейсом SPI RGB, яркостью 300 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеПроизводитель ЖК на заказ, Мы также можем настроить для вас.
Как один изПроизводители модулей tft lcd, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
Пункт | Основной дисплей | Единица |
Количество пикселей | 480 * РГБ * 800 | Пиксель |

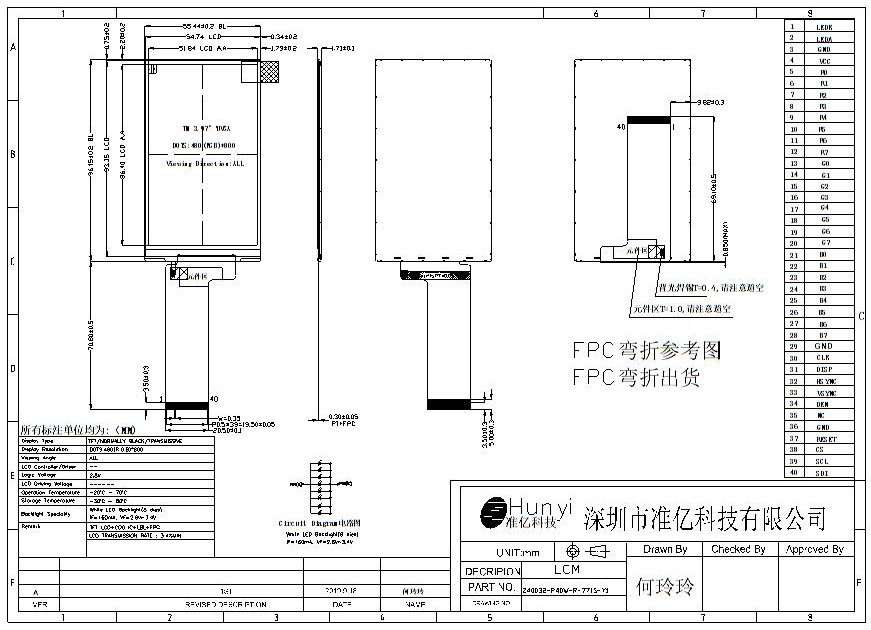

Габаритные размеры LCM | 55,44 (Ш) * 96,15 (В) * 1,71 (Т) | Мм |
LCD контура размер | 54,74 (Ш) * 93,35 (В) * 0,4 (Т) | Мм |
Активная область | 51,84*86,4 | Мм |
Шаг пикселя | 108 × 108 | Мкм |
Режим отображения | Нормальная чернота | |
Расположение пикселей | Р. Г. Б. Вертикальная полоса | |
Направление просмотра | Свободный | |
Цветовая конфигурация | РГБ | |
Пропускание lcd | Тип: 4,03%; Мин: 3,4% | |
Коэффициент контрастности LCD | Тип: 800; Минута: 600 | |
Версия FPC | Z40032-P40W V1 | |
Интерфейс | РГБ + СПИ | |
Рабочая температура | -20 ℃ ~ 70 ℃ | |
Температура хранения | -30 ℃ ~ 80 ℃ | |
Расположение подсветки | LED / 8 параллель | |
Яркость | - | |
Вес | - |
ПИН НЕТ. | ПИН ДЕФ. | ФУНКЦИЯ DESC. |
1 | LED-K | ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА |
2 | LED-A | ИСТОЧНИК ПИТАНИЯ + ДЛЯ АНОДА ПОДСВЕТА |
3 | Земля | Земля |
4 | ВИК | ИСТОЧНИК ПИТАНИЯ (3,3 В) |
5-12 | R0-R7 | Шина данных |
13-20 | G0-G7 | Шина данных |
21-28 | B0-B7 | Шина данных |
29 | Земля | Земля |
30 | CLK | Тактовый сигнал пиксела в РГБ И/Ф |
31 | ДИСП | НК |
32 | Hsync | Горизонтальная синхронизация. Сигнал в RGB I/F. |
33 | Всынк | Вертикальная синхронизация. Сигнал в RGB I/F. |
34 | ДЕН | Данные позволяют сигнал в режиме RGB I/F DE. |
35 | НК | НК |
36 | Земля | Земля |
37 | СБРОС | Сброс сигнального контакта (3,3 В) |
38 | КС | Чип Выберите входной контакт. (Активный низкий) |
39 | СКЛ | Синхронный тактовый сигнал в SPI I/F |
40 | SDI | Последовательный входной сигнал в SPI I/F |
