Размер: 4,5-дюймовый ЖК-дисплей
Разрешение: 480*854
Активная область: 55,44*98,64 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 400 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

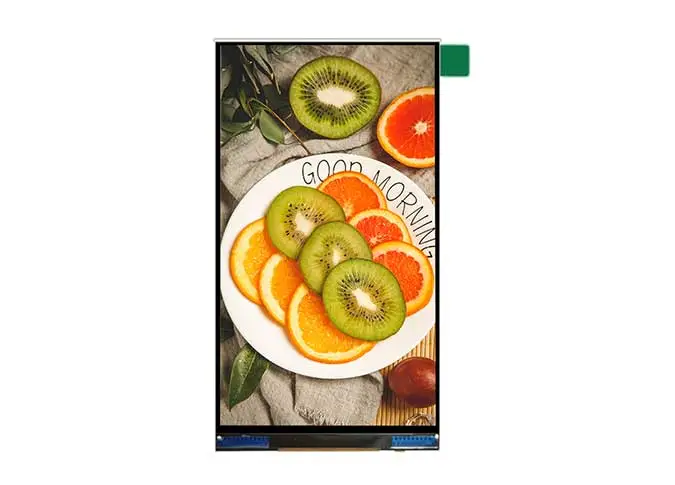

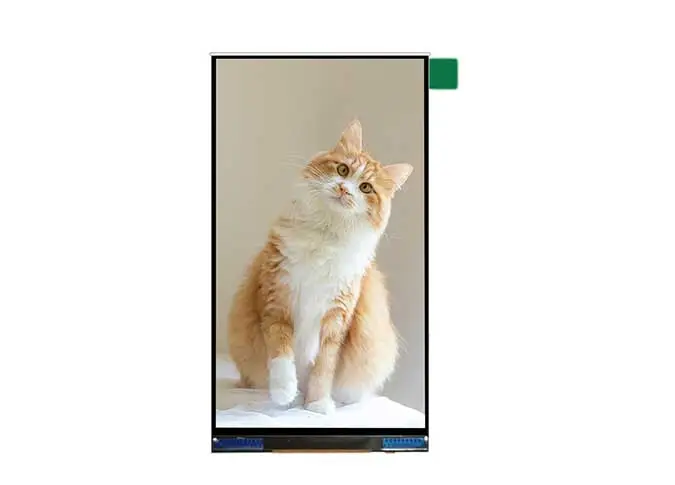

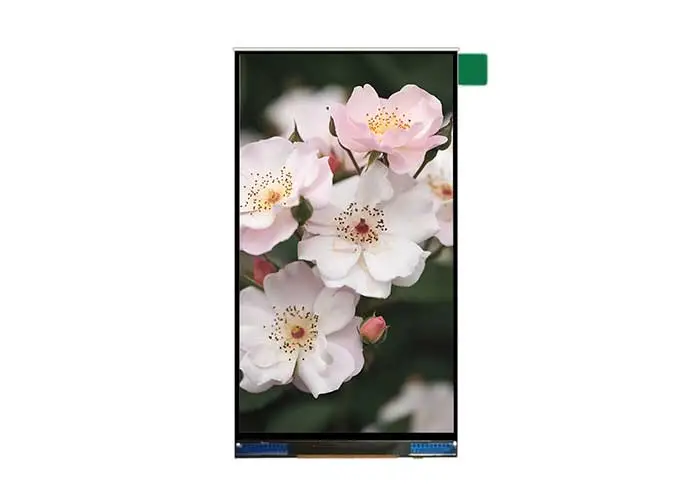

Z45059-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 4,5-дюймовый ЖК-экран более широким углом обзора. Этот 20-контактный ЖК-дисплей представляет собой встроенную микросхему драйвера JD9161Z. Этот ЖК-модуль a-Si TFT имеет интерфейс RGB, яркость 400 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д.,Производитель пользовательских ЖК дисплеевТакже можно настроить для вас.
Наша фабрика выполняет ISO 9001: 2015 и IATF16949: 2016 стандарт качества системы строго, всеОптовый ЖК дисплейМодуль прошел сертификацию ROHS, REACH.
4,5-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

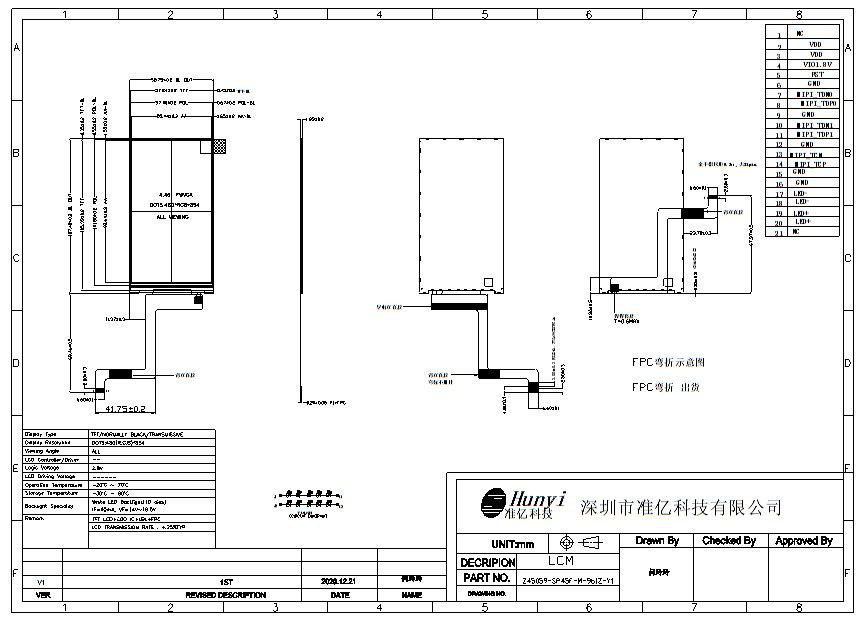

LCM Outline Dimension | 58.75 (W) * 107.40 (H) * 1.89 (T) | mm |
LCD Outline Dimension | 57.84 (W) * 105.39 (H) * 0.5 (T) | mm |
Active Area | 55.44 * 98.64 | mm |
Pixel Pitch | 0.1155 * 0.1155 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | 4.25% (TYP） | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z45059-SP45F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 2 parallel 5 series | |
Luminance | - | |
Weight | - |
PIN | PIN DEF. | FUNCTION DESC. |
1 | NC | NC |
2 | VDD | POWER SUPPLY（2.8V） |
3 | VDD | POWER SUPPLY（2.8V） |
4 | IOVCC | I/O POWER SUPPLY（1.8V） |
5 | RESET | RESET PIN（1.8V） |
6 | GND | Ground |
7 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
8 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | GND | Ground |
13 | CLKN | MIPI-DSI CLOCK differential signal input pin |
14 | CLKP | MIPI-DSI CLOCK differential signal input pin |
15 | GND | Ground |
16 | GND | Ground |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
20 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
21 | NC | NC |
