Размер: 8 дюймов
Разрешение: 1200*1920
Активная область: 107,64*172,22 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 800 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

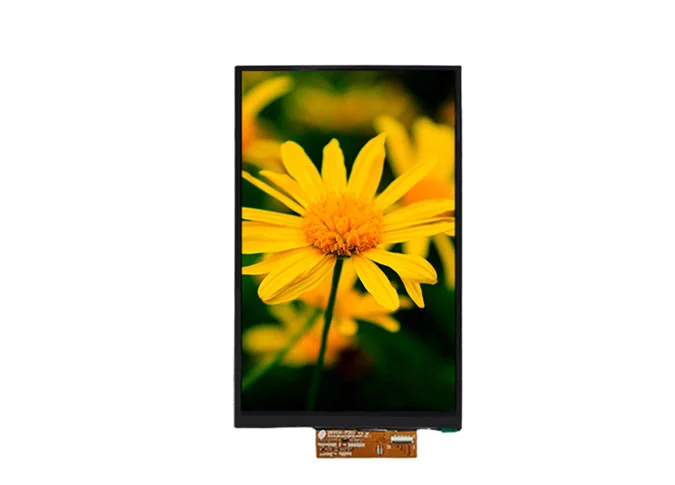

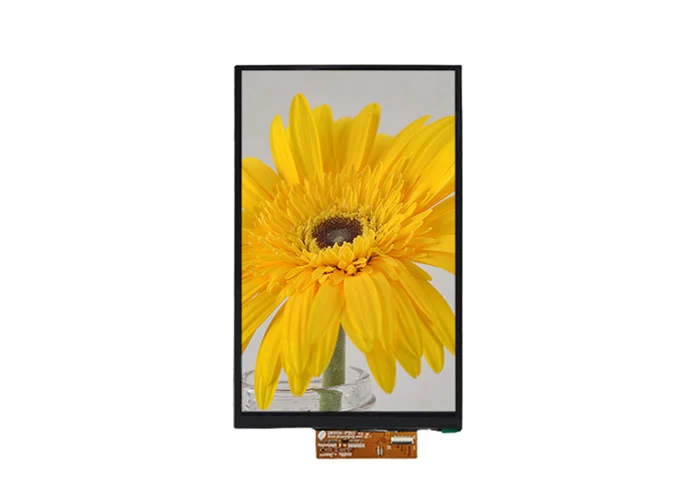

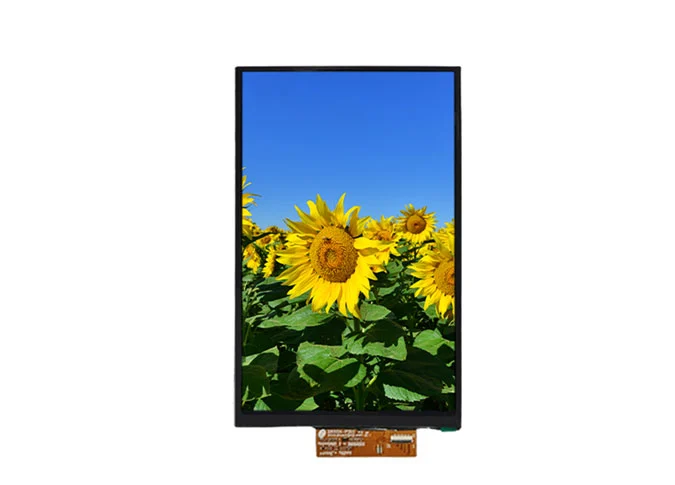

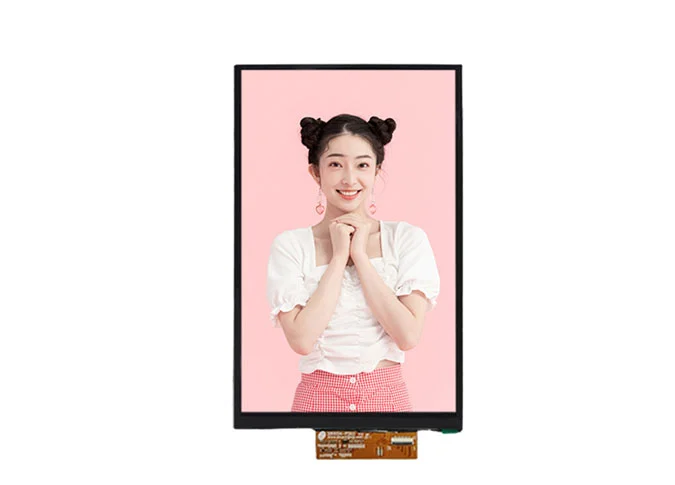

Z80035-это цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 1200*1920. Техника IPS (переключение в плоскости) делает это 8 дюймовКвадратный ЖК модуль TFTИметь более широкий угол обзора. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 800 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
КакЗавод ЖК экрановВ Китае, наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
8-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машнах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройстве, роботе, электрических весах, Реклама лифта, робота и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1200 (H) × RGB × 1920 (V） | pixels |
3 | Pixel Pitch | 89.7 (H) × 89.7 (V） | um |

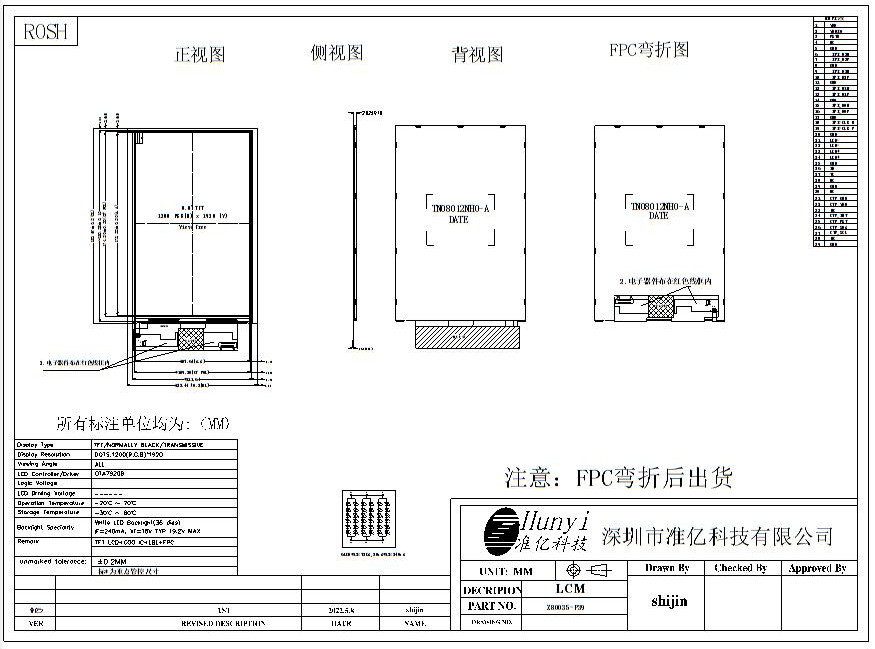

4 | LCM Outline Dimension (Without FPC） | 122.44 (W) × 183.67 (H) × 2.62 (T) | mm |
5 | CTP Outline Dimension (Without FPC） | N/A | mm |
6 | LCD Outline Dimension | 111.64 (W) × 180.28 (H) × 0.8 (T) | mm |
7 | LCD Active Area | 107.64 (W) × 172.22 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | OTA7290B | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | / | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 800 | - |
15 | FPC Version | Z80035-P39 V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
20 | Luminance | Typ.:800 | nit |
21 | Weight | / | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDD | POWER SUPPLY |
| 2 | VDDIO | I/O POWER SUPPLY |
| 3 | RSTB | LCM RESET PIN |
| 4 | NC | No Connection |
| 5 | GND | Ground |
| 6 | MIPI_D3N | Negative MIPI differential data input |
| 7 | MIPI_D3P | Positive MIPI differential data input |
| 8 | GND | Ground |
| 9 | MIPI_D2N | Negative MIPI differential data input |
| 10 | MIPI_D2P | Positive MIPI differential data input |
| 11 | GND | Ground |
| 12 | MIPI_D1N | Negative MIPI differential data input |
| 13 | MIPI_D1P | Positive MIPI differential data input |
| 14 | GND | Ground |
| 15 | MIPI_D0N | Negative MIPI differential data input |
| 16 | MIPI_D0P | Positive MIPI differential data input |
| 17 | GND | Ground |
| 18 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 19 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 20 | GND | Ground |
| 21-22 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 23-24 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| 25 | GND | Ground |
| 26 | ID | LCM ID PIN |
| 27 | TE | Tearing Effect PIN |
| 28 | NC | No Connection |
| 29 | GND | Ground |
| 30 | NC | No Connection |
| 31 | GND | Ground |
| 32 | CTP_VDD | TP POWER SUPPLY |
| 33 | NC | No Connection |
| 34 | CTP_INT | TP Interrupt PIN |
| 35 | CTP_RST | TP Reset PIN |
| 36 | CTP_SDA | TP I2C data (SDA) data input (MOSI) |
| 37 | CTP_SCL | TP I2C clock (SCL) clock (SCLK) |
| 38 | NC | No Connection |
| 39 | GND | Ground |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
